По просьбе некоторых форумчан выкладываю мини-фотоотчет. Делал на Камри 40 ( может кому пригодится). Сегодня установил реле ходовых огней РХО 22 5-го поколения. Получилось что-то похожее на "скандинавку" - дальний свет в полнакала. Реле работает только с лампами накаливания!!! Фотки и видео делал телефоном, освещение в гараже люминесцентное, так что не пинайте. Добавлю к фоткам клеммы 6+7 реле - лампа индикации (если кому надо), на Карине будет гореть индикация дальнего света в полнакала. Клемму 8 вывел под капот непосредственно к лампам через преды 15А, иначе сложность с подключением. Режим работы 3. Собираем все провода в жгут и собираем всё на место. Можно отрегулировать накал ламп. Я оставил по умолчанию - 50%. Блок и преды за щитком приборов. Инструкцию выложить не получается - слишком объемный ПДФ. Видео https://www.youtube.com/watch?v=FJ2uPHEv7lM&feature=youtu.be.
Для Карин Аглицкого производства установка тоже простая.
Клеммы: 1 - не подкл., 2 - масса, 3 - разрешение-лампа зарядки, щиток приборов, желт.-красный, 4 - запрет-габариты, в пороге, зеленый, 5 - универсальный ручник, датчик АКПП и т.д. (по инстр.), я не подключал, 6+7 - контрольная лампа (кто хочет), 7 - питание, блок предохранителей в салоне, белый толстый, 8 - выход на лампы дальнего света, можно дотянуть до любой лампы, красно-черный.
Для Карин Японского производства выложу позже. Нужны будут дополнительно пятиконтактные реле.


Вложения:

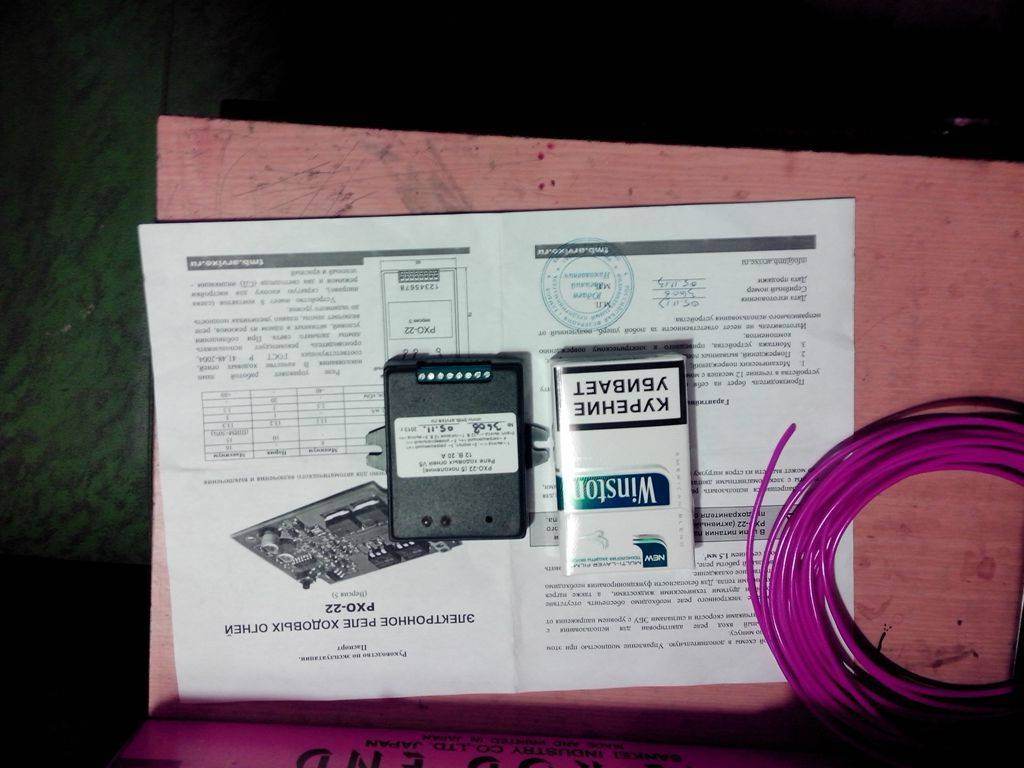

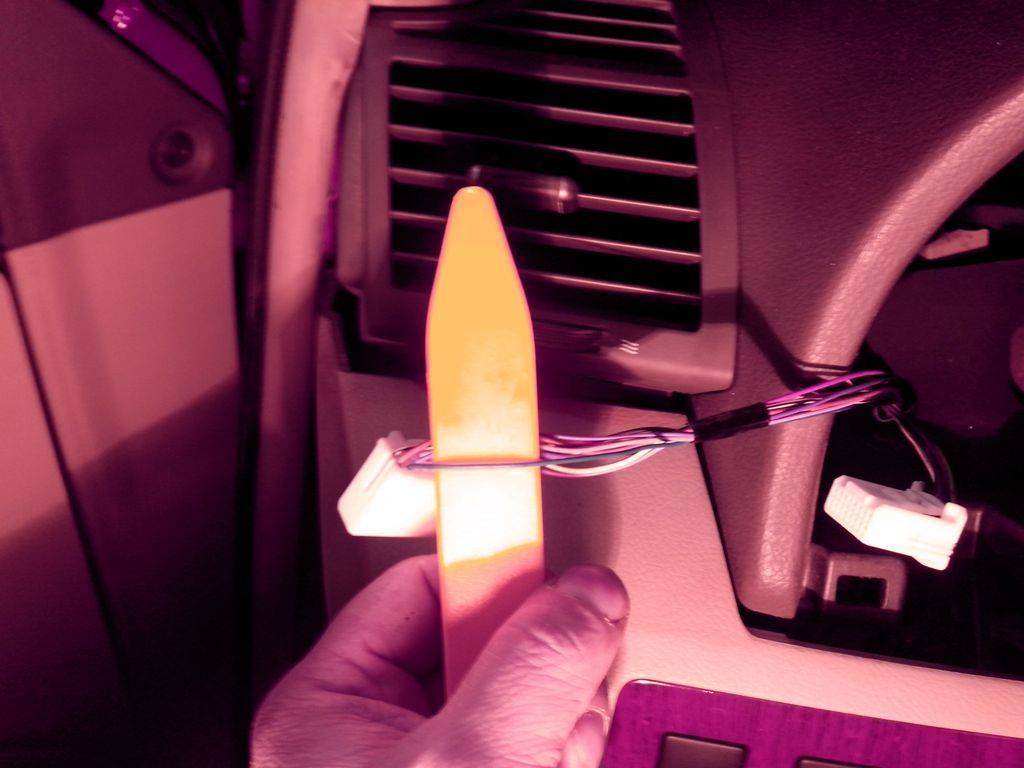

Комментарий к файлу: Само реле по размеру в сравнении.
IMG_20140102_0808131.jpg [ 102.4 КБ | Просмотров: 4193 ]
Комментарий к файлу: Подключаем разрешающий вход (3) к лампе зарядки (панель приборов - синий).
IMG_20140102_1022131.jpg [ 85.19 КБ | Просмотров: 4193 ]
Комментарий к файлу: Подключаем запрещающий вход (4) к габаритам (блок предохранителей в салоне-серый).
IMG_20140102_1023491.jpg [ 100.93 КБ | Просмотров: 4193 ]
Комментарий к файлу: Масса (2).
IMG_20140102_1056421.jpg [ 123.73 КБ | Просмотров: 4193 ]

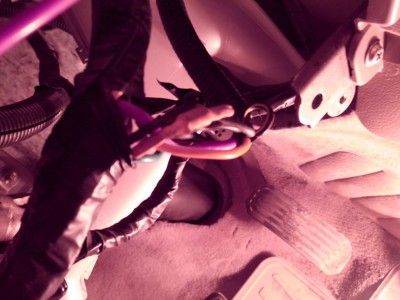

Комментарий к файлу: Питание (7) я взял с зажигания №1 через пред 15А (жёлт. с сиги чёб не морочиться).
IMG_20140102_1115441.jpg [ 99.39 КБ | Просмотров: 4193 ]

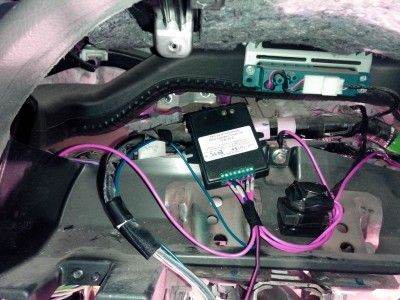

Комментарий к файлу: Всё в подключенном состоянии.
IMG_20140102_1137441.jpg [ 152.69 КБ | Просмотров: 4193 ]

_________________
Было - Toyota Carina E, 3S-FE, АКПП-А241Е, седан, вишня, 1995, англичанка
Сейчас - Toyota Camry, ACV40, 2AZ-FE, АКПП, красный, 2007, японка;
Mitsubishi L200, super select, 2007; УАЗ-452.


Последний раз редактировалось Иван Д Вт янв 07, 2014 8:18 am, всего редактировалось 1 раз.
Вернуться к началу
 Профиль

СообщениеДобавлено: Чт янв 02, 2014 9:51 pm
Не в сети
Внесен в большую энциклопедию
Аватара пользователя

Зарегистрирован: Пн окт 06, 2008 11:26 pm
Сообщения: 2307
Откуда: ПСКОВ
Репутация: 71 [ ? ]
Машина: CALDINA ST191G CZ TYPE
Год выпуска: 1995
Двигатель: 3S-FE
По видео. А почему у Вас приборка светится? Габариты включены?
Может искажение фото, но по мне показалось очень ярко. На американках, я помню, ходовой в дальнем - так я видел сам отражатель. А тут аж слепит. Это не из той оперы, как то одно время у нас повально стали ездить с дальним светом днем по городу. Я просто охреневал, хоть и день, но слепят :evil: может такие же штуки ставили? Сейчас такого нет.
Не видел схемы на все карины. Но, приборок несколько штук, и подозреваю, что разводка приборки будет разная. Тогда вашу классификацию стоит поправить "на какую приборку", а не "на англичанку". А то если и вправду разная, кто то решит повторить ваш опыт и не сверяя со схемой подкинет к проводам по вашей инструкции, а приборка у него окажется другой. Что будет? ну как минимум новая тема на форуме...

_________________
CALDINA ST191G 95г. 3s-fe
У меня очень мягкий характер. Типа накопительной системы скидок...Главное - потом не попасть под раздачу бонусов!


Вернуться к началу
 Профиль

СообщениеДобавлено: Пт янв 03, 2014 12:43 am
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Чт янв 20, 2011 10:25 am
Сообщения: 1888
Откуда: Чебоксары-Цивильск
Репутация: 67 [ ? ]
Машина: Carina E
Год выпуска: 1995
Двигатель: 4a-fe lb
прибор мегга универсален - читал инструкцию. Программеры молодцы :-applause-: !
Покупать такой блочок жаба душит, поэтому делаю свою реализацию дальнего в 1/3 накала на 555 микросхеме и паре полевиков IRF4905.

_________________
Дима///Carina E 4A-FE LB, Хэтч, 1995 г.в., англичанка, без ABS///Драйв2


Вернуться к началу
 Профиль

СообщениеДобавлено: Пт янв 03, 2014 12:47 am
Не в сети
Заслуженный
Аватара пользователя

Зарегистрирован: Пт апр 30, 2010 12:41 am
Сообщения: 964
Откуда: Украина.Днепр
Репутация: 59 [ ? ]
Машина: Carina E
Год выпуска: 1993
Двигатель: 4A-FE,LB
У после рестайловых приборок Т22 распиновка не совпадает с дорестайловой и японской Т18.

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.


Вернуться к началу
 Профиль

СообщениеДобавлено: Пт янв 03, 2014 1:47 pm
Не в сети
Инструктор
Аватара пользователя

Зарегистрирован: Вт фев 17, 2009 12:41 pm
Сообщения: 480
Откуда: Краснотурьинск Свердловская обл.
Репутация: 4 [ ? ]
Алексей60 писал(а):
А почему у Вас приборка светится? Габариты включены?

Это оптитрон.

Добавлено спустя 2 минуты 21 секунду:
Алексей60 писал(а):
Может искажение фото, но по мне показалось очень ярко.

Искажение, фара светила почти в объектив. По поводу распиновок. Я писал по букварю и вспоминая электропроводку своей бывшей Карины.

Добавлено спустя 9 минут 26 секунд:
Забыл вчера выложить схемы из инструкции


Вложения:

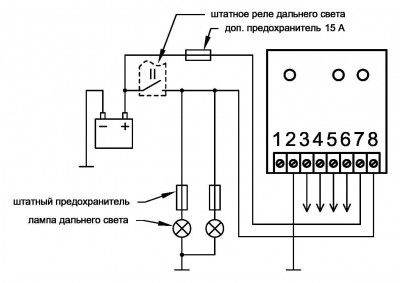

Комментарий к файлу: я использовал эту схему
активный плюс.jpg
активный плюс.jpg [ 148.22 КБ | Просмотров: 3966 ]

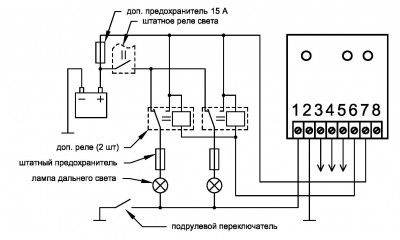

активный минус.jpg
активный минус.jpg [ 182.67 КБ | Просмотров: 3966 ]

_________________
Было - Toyota Carina E, 3S-FE, АКПП-А241Е, седан, вишня, 1995, англичанка
Сейчас - Toyota Camry, ACV40, 2AZ-FE, АКПП, красный, 2007, японка;
Mitsubishi L200, super select, 2007; УАЗ-452.
Вернуться к началу
 Профиль

СообщениеДобавлено: Пт янв 03, 2014 10:11 pm
Не в сети
Инструктор
Аватара пользователя

Зарегистрирован: Вт фев 17, 2009 12:41 pm
Сообщения: 480
Откуда: Краснотурьинск Свердловская обл.
Репутация: 4 [ ? ]
Небольшая поправка: клемму 7 (питание) не стоит подключать к зажиганию (как сделал я на своём авто). При моргании дальним с выключенным зажиганием включается часть зажигания (в моём случае зажигание 1), включается часть приборки. Завтра буду переключать на "+" шину.
