СообщениеДобавлено: Ср июл 16, 2008 3:26 pm
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Сб сен 29, 2007 3:26 pm
Сообщения: 1773
Откуда: Нижний Новгород
Репутация: 43 [ ? ]
Машина: Camry
Год выпуска: 2007
Привет Всем! Вот решил составить фото отчет о замене заднего ступичного подшипника. Может кому поможет. Сразу оговорюсь, что задние тормоза барабанные.
Ну начнём.
Что нам нужно: Сам подшипник 42409-20010 (брал оригинал 26.06.08, цена была 2 142,80, сейчас уже 3 166,49р, во цены гнут! Совсем уже! :shock: :x ), отвертка, ключ накидной на 14 и рожковый на 27, медная киянка. Ну эту штуку можно заменить, кто как захочет и чем захочет, тиски (большие), кувалда. И, кому как на выбор, пиво, или минералка, а может что и покрепче.:D
Всё приготовления закончены, приступаем к работе.
Поддамкрачиваем машину, снимаем колесо, потом нужно подложить что ни будь под ступицу и опустить домкрат (я подложил колесо которое открутил), опустить домкрат нужно для того что бы ослабить трос ручника, что б барабан легче снялся, снимаем тормозной барабан.
Далее нужно снять тормозные колодки, для этого нужно снять, эти штучки не знаю как по научному, пукай будут ограничителями хода колодок, на фото показаны стрелкой (они с обеих сторон).
Потом нужно снять пружину, на фото отвёрткой показываю и одна колодка слетит сразу, а вторая останется держаться на тросу от ручника, я её дальше не снимал, а оставил так, просто в низ опустил, чтоб не мешала.
Далее берём накидной ключ на 14 и откручиваем четыре болта (на фото стрелками только два, а так болты с обеих сторон). Вытаскиваем ступицу.
У меня с АБС, без АБС может и по другому выглядит. «Блинчик:D , ещё на волчок немного похож»,:? как я понял для АБС, он просто выбивается или вынимается, хотя я сам откручивал гайку (фото), и этот «блинчик» сам вылез по мере откручивания гайки.
Затем нужно отвернуть гайку (рожковый ключ на 27) и выбить ступицу (медной киянкой чтоб не повредить резьбу) из подшипника, ну или сбить подшипник со ступицы, кто как сможет.
«Одеваем» новый подшипник (запресовываем, или забиваем его) на ступицу, подручными средствами, я брал кувалду ну и всякие там приспособы. Если с самого начала подшипник правильно вставить (без перекосов, что у меня не получилось, торопыга блин:oops:), то его можно и тисками насадить. Накирняем, на фото стрелочкой, а теперь осталось всё собрать и выпить за успешно проделанную работу.:)
На всё про всё, у меня ушло полтора часа. Успехов! :twisted:

Добавлено спустя 4 минуты 48 секунд:

Блин только по три фото, жаль.

Добавлено спустя 2 минуты 8 секунд:

Продолжение.2
Изображение Изображение

Изображение Изображение

Изображение Изображение

Изображение Изображение

Изображение Изображение



Вложения:

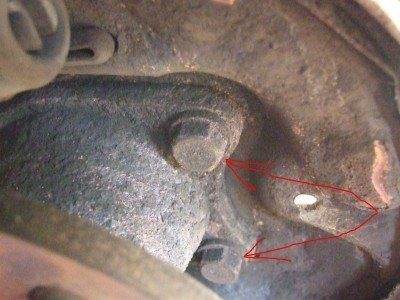

Комментарий к файлу: Болты на 14
Болты.jpg [ 192.56 КБ | Просмотров: 23849 ]

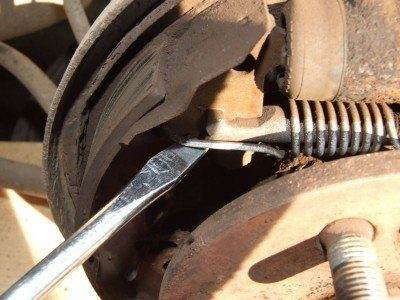

Комментарий к файлу: Пружина, её можно снять с любой стороны
Пружина.jpg [ 190.92 КБ | Просмотров: 23842 ]

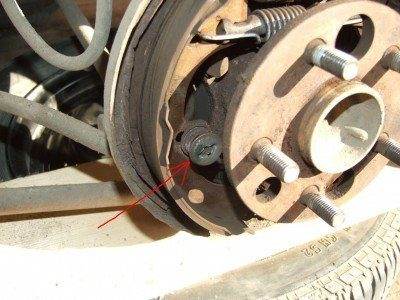

Комментарий к файлу: Ограничитель хода колодок
Ограничитель хода колодок.jpg
Ограничитель хода колодок.jpg [ 181.84 КБ | Просмотров: 23860 ]

_________________
Toyota Camry V40, 2AZ-FE, АКПП, седан, код цвета 202, 05/2007г. Жапан


Последний раз редактировалось Alex27104 Вт июн 29, 2010 4:47 pm, всего редактировалось 14 раз(а).
Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср июл 16, 2008 7:45 pm
Не в сети
Внесен в большую энциклопедию
Аватара пользователя

Зарегистрирован: Вс мар 02, 2008 11:11 pm
Сообщения: 2030
Откуда: серов
Репутация: 13 [ ? ]
если машина старая мне кажеться для прфилактики надо бы сделать ревизию,то есть снять ступицу и проверить есть еще что то там или нет,моя 93,зимой снимал,дак там какой то белой смазки по дехе было и усе,а ступицы когда от руки крутились звук был непомню точно какой,но точно не в порядке что то было,поэтому и полез,непонятно вообще как они еще живые были,смазки добавил,собрал пока нормально,в передние к стати тоже добавлял,но там процесс потруднее,к стати много не желательно в задние смазки добавлять,так как если сильно много будет,может через сальник выдавить,когда притягивать будете,я один нормально собрал,а со вторым лоханулся,так что лучше проверить,чем потом за кусок железа такие деньги отдавать.

_________________
93г,япон,сarina e 4a-fe не лб лифтбек, http://www.drive2.ru/users/kostoloman/


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср июл 16, 2008 9:11 pm
Не в сети
Герой былин народных
Аватара пользователя

Зарегистрирован: Чт апр 10, 2008 8:17 am
Сообщения: 3270
Откуда: Самый Север МО
Репутация: 9 [ ? ]
брал недавно такой же подшипник, только не оригинал, а KOYO. сомневаюсь что есть отличия, конструктивных точно нет. зато цена 1100р.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср июл 16, 2008 9:34 pm
Не в сети
Человек-легенда
Аватара пользователя

Зарегистрирован: Чт апр 24, 2008 8:47 pm
Сообщения: 5608
Откуда: Москва ЮЗАО С. Бутово - Долгопрудный
Репутация: 72 [ ? ]
Машина: Avensis
Год выпуска: 2008
Двигатель: 1ZZ-FE
diablo писал(а):
брал недавно такой же подшипник, только не оригинал, а KOYO. сомневаюсь что есть отличия, конструктивных точно нет. зато цена 1100р.

Если KOYO неоригинал, то что же тогда оригинал? :wink:

_________________
Была Carina E 1993 г.в., седан, 4A-FE Денсо СТД, МКПП, англичанка


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср июл 16, 2008 10:13 pm
Не в сети
Главный специалист по FAQ, Модератор
Аватара пользователя

Зарегистрирован: Вс фев 24, 2008 3:24 pm
Сообщения: 7596
Откуда: Украина, Днепропетровская обл.
Репутация: 167 [ ? ]
Машина: CarinaE Англ. / Accord TypeR
Год выпуска: 1995
Двигатель: 4A-FE LB С52
kostolom писал(а):
смазки добавил,собрал пока нормально,в передние к стати тоже добавлял

А Вы знаете что?! В оригинальном японческом подшибнике смазка очень особенная, и её там меньше в 3 раза чем обычной!
И она абсолютно ни с какой смазкой не совместима. :wink:
Я сам недавно узнал. Называется "перфторполиэфирная смазка", во как.

Если кому интересно вот описание:


Вложения:
HUSKEY_PF_SERIES_GREASES_Rus.rar [318.25 КБ]
Скачиваний: 666
PF-30_Rus.rar [78.58 КБ]
Скачиваний: 495

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.


Последний раз редактировалось Dmitry_R Ср июл 16, 2008 10:32 pm, всего редактировалось 3 раз(а).
Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср июл 16, 2008 10:20 pm
Не в сети
Внесен в большую энциклопедию
Аватара пользователя

Зарегистрирован: Пн апр 14, 2008 2:45 am
Сообщения: 2995
Откуда: Моск.обл. г.Юбилейный
Репутация: 85 [ ? ]
Машина: Carina-E Hatch
Год выпуска: 1997
Двигатель: 7A-FE LB
Выкладывание фотоотчётов становится доброй традицией. :roll:
Админы! АУУ!!! Не пора ли создать новый раздел специально для энтого дела? Чтобы не копаться в горах флуда, а сразу находить то, что нужно? Или, как вариант, оставлять в существующих разделах, но поднимать тему с фотоотчётом на первую строчку раздела, и там фиксировать. А остальные темы пускай ниже перетасовываются по мере обновления.

_________________
Что один человек сделал, - другой всегда разобрать сумеет! (кузнец из к/ф "Формула любви")
Carina-E Liftback 01/97 7A-FE(LB)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср июл 16, 2008 10:52 pm
Не в сети
Внесен в большую энциклопедию
Аватара пользователя

Зарегистрирован: Вс мар 02, 2008 11:11 pm
Сообщения: 2030
Откуда: серов
Репутация: 13 [ ? ]
Dmitry R дак ее там практически не было и работал он почти на сухую,по звуку слышно было,так что в моем случае я думаю,что поступил правильно.

_________________
93г,япон,сarina e 4a-fe не лб лифтбек, http://www.drive2.ru/users/kostoloman/


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Ср июл 16, 2008 10:55 pm
Не в сети
Главный специалист по FAQ, Модератор
Аватара пользователя

Зарегистрирован: Вс фев 24, 2008 3:24 pm
Сообщения: 7596
Откуда: Украина, Днепропетровская обл.
Репутация: 167 [ ? ]
Машина: CarinaE Англ. / Accord TypeR
Год выпуска: 1995
Двигатель: 4A-FE LB С52
Я всем очень полезную и правильную информаци даю просто.
Пища к размышления так сказать :)

Тогда правильнее было не добавить, а заменить.
перфторполиэфирная смазка не совместима ни с какой другой смазкой, абсолютно.

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 12:43 am
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Сб сен 29, 2007 3:26 pm
Сообщения: 1773
Откуда: Нижний Новгород
Репутация: 43 [ ? ]
Машина: Camry
Год выпуска: 2007
Кстати! а подшипничек то как будто на конус был!завтра на работу приду выложу пару фоток подшипника, и тогда покумекаем, можно ли его подтягивать!


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 1:08 am
Не в сети
Он знает о машинах все, ex-Модератор.
Аватара пользователя

Зарегистрирован: Пт ноя 30, 2007 7:08 pm
Сообщения: 11170
Откуда: SPb
Репутация: 224 [ ? ]
Alex27104 писал(а):
подшипничек то как будто на конус был

Не надо фоток. :-)))
Где это "как будто" было?
Это был обычный двурядный шариковый опорно-упорный подшипник. Радиально-осевой.

_________________
Не надо верить всякой херне, которая у меня над аватаркой написана.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 4:16 am
Не в сети
Внесен в большую энциклопедию
Аватара пользователя

Зарегистрирован: Вс мар 02, 2008 11:11 pm
Сообщения: 2030
Откуда: серов
Репутация: 13 [ ? ]
ну сколько этой дряни я смог я выковырят тогда,а что с ней такого будет,заклинит что ли при смешивании,очень сомневаюсь :)

_________________
93г,япон,сarina e 4a-fe не лб лифтбек, http://www.drive2.ru/users/kostoloman/


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 8:10 am
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Сб сен 29, 2007 3:26 pm
Сообщения: 1773
Откуда: Нижний Новгород
Репутация: 43 [ ? ]
Машина: Camry
Год выпуска: 2007
Beso писал(а):
Alex27104 писал(а):
подшипничек то как будто на конус был

Не надо фоток. :-)))
Где это "как будто" было?
Это был обычный двурядный шариковый опорно-упорный подшипник. Радиально-осевой.

Ну не надо так ненодо :) Просто "дядя" из соседнего гаража сказал, что именно такой подтягивать можно :? :D


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 9:36 am
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Ср апр 30, 2008 11:09 pm
Сообщения: 672
Откуда: Казань-Киров
Репутация: 3 [ ? ]
Alex27104 писал(а):
Ну не надо так ненодо :) Просто "дядя" из соседнего гаража сказал, что именно такой подтягивать можно :? :D

Просто "дядя" из соседнего гаража наверно ездит на зубиле, где задний подшипник подтягивается и регулируется ....

_________________
TOYOTA CARINA E 1993г.в. зеленый мет седан (ST191) 2.0 GLI 3S-FE 133 л.с. АКПП японка

продана


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 9:38 am
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Сб сен 29, 2007 3:26 pm
Сообщения: 1773
Откуда: Нижний Новгород
Репутация: 43 [ ? ]
Машина: Camry
Год выпуска: 2007
kirser писал(а):
Alex27104 писал(а):
Ну не надо так ненодо :) Просто "дядя" из соседнего гаража сказал, что именно такой подтягивать можно :? :D

Просто "дядя" из соседнего гаража наверно ездит на зубиле, где задний подшипник подтягивается и регулируется ....

Он не на чём не ездиет, он просто их делает. :)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 9:45 am
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Ср апр 30, 2008 11:09 pm
Сообщения: 672
Откуда: Казань-Киров
Репутация: 3 [ ? ]
Vitek писал(а):
Выкладывание фотоотчётов становится доброй традицией. :roll:
Админы! АУУ!!! Не пора ли создать новый раздел специально для энтого дела? Чтобы не копаться в горах флуда, а сразу находить то, что нужно? Или, как вариант, оставлять в существующих разделах, но поднимать тему с фотоотчётом на первую строчку раздела, и там фиксировать. А остальные темы пускай ниже перетасовываются по мере обновления.

+1

_________________
TOYOTA CARINA E 1993г.в. зеленый мет седан (ST191) 2.0 GLI 3S-FE 133 л.с. АКПП японка

продана


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 10:01 am
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Сб сен 29, 2007 3:26 pm
Сообщения: 1773
Откуда: Нижний Новгород
Репутация: 43 [ ? ]
Машина: Camry
Год выпуска: 2007
Vitek писал(а):
Или, как вариант, оставлять в существующих разделах, но поднимать тему с фотоотчётом на первую строчку раздела, и там фиксировать. А остальные темы пускай ниже перетасовываются по мере обновления.

Я считаю, что так будет лучше. Непомню на каком форуме, кажеться ТАЗовском, так видел


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 11:19 am
Не в сети
Он знает о машинах все, ex-Модератор.
Аватара пользователя

Зарегистрирован: Пт ноя 30, 2007 7:08 pm
Сообщения: 11170
Откуда: SPb
Репутация: 224 [ ? ]
kirser писал(а):
на зубиле, где задний подшипник подтягивается и регулируется

Полезно бы говорить то, что знаешь достоверно. ;-))
Все 4 ступичных подшипника на зубиле - нерегулируемые, как и на Карине. А вот на Фольксвагене, например, там двойной конический роликовый. Зазорный. :-)

_________________
Не надо верить всякой херне, которая у меня над аватаркой написана.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Чт июл 17, 2008 1:22 pm
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Ср апр 30, 2008 11:09 pm
Сообщения: 672
Откуда: Казань-Киров
Репутация: 3 [ ? ]
Beso писал(а):
kirser писал(а):
на зубиле, где задний подшипник подтягивается и регулируется

Полезно бы говорить то, что знаешь достоверно. ;-))
Все 4 ступичных подшипника на зубиле - нерегулируемые, как и на Карине. А вот на Фольксвагене, например, там двойной конический роликовый. Зазорный. :-)

Да точно перепутал с прежним фольксвагеном пассатом.

_________________
TOYOTA CARINA E 1993г.в. зеленый мет седан (ST191) 2.0 GLI 3S-FE 133 л.с. АКПП японка

продана


Вернуться к началу
 Профиль

 Заголовок сообщения: задние ступечные подшипники.
СообщениеДобавлено: Сб сен 13, 2008 4:43 pm
Не в сети
Инструктор
Аватара пользователя

Зарегистрирован: Пт мар 21, 2008 3:59 am
Сообщения: 397
Откуда: Питер
Репутация: 0 [ ? ]
Походу пришла хана моим задним подшипникам. Гул стоит приличный, и на поворотах такой звук буд-то колесо задевает за локер. да иэтот же звук уже и при движении по прямой....надо рабирать задние барабаны и всё смотреть там....от сюда вопрос, кто менял ? какие подводные камни ??? и не ужели один родной подшипник соит 3500 р ??? http://www.exist.ru/price.aspx?pcode=42 ... d=31&sr=15 :o :o :o :o

_________________
Carina E, Black SportWagon 7A-FE LB, 96-й год, англичанка.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Сб сен 13, 2008 4:49 pm
Не в сети
Главный специалист по FAQ, Модератор
Аватара пользователя

Зарегистрирован: Вс фев 24, 2008 3:24 pm
Сообщения: 7596
Откуда: Украина, Днепропетровская обл.
Репутация: 167 [ ? ]
Машина: CarinaE Англ. / Accord TypeR
Год выпуска: 1995
Двигатель: 4A-FE LB С52
Маньяк78rus писал(а):
и не ужели один родной подшипник соит 3500 р ?

Подшипник отдельно не продается, он всесто со ступицей, вот и цена такая.
http://www.exist.ru/images/img.aspx?pid ... id=1041022
Маньяк78rus писал(а):
кто менял ? какие подводные камни ?

Никаких.
Резиновое колечко, под ступицу, только не забудь прикупить, если не будет в комплекте.

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Сб сен 13, 2008 4:59 pm
Не в сети
Инструктор
Аватара пользователя

Зарегистрирован: Пт мар 21, 2008 3:59 am
Сообщения: 397
Откуда: Питер
Репутация: 0 [ ? ]
Цитата:
Подшипник отдельно не продается, он всесто со ступицей, вот и цена такая.


KoyoDACF1072B-1 Подшипник ступицы задней 1 110,19р

это экзист выдал, т.е. его можно выпресовать и заменить, только вопрос почему же так сделанно, что только вместе со ступицой ???

_________________
Carina E, Black SportWagon 7A-FE LB, 96-й год, англичанка.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Сб сен 13, 2008 5:38 pm
Не в сети
Главный специалист по FAQ, Модератор
Аватара пользователя

Зарегистрирован: Вс фев 24, 2008 3:24 pm
Сообщения: 7596
Откуда: Украина, Днепропетровская обл.
Репутация: 167 [ ? ]
Машина: CarinaE Англ. / Accord TypeR
Год выпуска: 1995
Двигатель: 4A-FE LB С52
Маньяк78rus писал(а):
т.е. его можно выпресовать и заменить, только вопрос почему же так сделанно, что только вместе со ступицой ???

Потому что,
1. не запресованно, а посаженно на "горячюю",
2. Я бы не хотел что бы у меня, даже заднее колесо, на ходу отвалилось.
3. Все вопросы к инженерам Тойота.

_________________
CarinaE 4A-FE LB, седан. + HONDA Accord TypeR
_______________________________________________
Кто хочет - ищет способ, кто не хочет - ищет причину.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Сб сен 13, 2008 6:47 pm
Не в сети
Инструктор
Аватара пользователя

Зарегистрирован: Пт мар 21, 2008 3:59 am
Сообщения: 397
Откуда: Питер
Репутация: 0 [ ? ]
кто чего может сказать по этой позиции ???
Japan Cars H22040JC Ступица задняя с подшипником 1 730,67р.

_________________
Carina E, Black SportWagon 7A-FE LB, 96-й год, англичанка.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Сб сен 13, 2008 8:41 pm
Не в сети
Герой былин народных
Аватара пользователя

Зарегистрирован: Чт апр 10, 2008 8:17 am
Сообщения: 3270
Откуда: Самый Север МО
Репутация: 9 [ ? ]
а подшипник отдельно не желания покупать? рублей за 400?

_________________
Сaldina GT-T KIA SORENTO 3.3v6
ЗНАНИЕ ЗАКОНА УМЕНЬШАЕТ СУММУ ВЗЯТКИ! :)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс сен 14, 2008 11:57 pm
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Сб сен 29, 2007 3:26 pm
Сообщения: 1773
Откуда: Нижний Новгород
Репутация: 43 [ ? ]
Машина: Camry
Год выпуска: 2007
Dmitry_R писал(а):
Маньяк78rus писал(а):
и не ужели один родной подшипник соит 3500 р ?

Подшипник отдельно не продается, он всесто со ступицей, вот и цена такая.
http://www.exist.ru/images/img.aspx?pid ... id=1041022
Маньяк78rus писал(а):
кто менял ? какие подводные камни ?

Никаких.
Резиновое колечко, под ступицу, только не забудь прикупить, если не будет в комплекте.

http://carina-e.ru/viewtopic.php?p=2323 ... ght=#23233


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 226 ]  На страницу 1, 2, 3, 4, 5 ... 10  След.

Часовой пояс: UTC + 3 часа [ Летнее время ]


Кто сейчас на конференции

Сейчас этот форум просматривают: Google [Bot] и гости: 8


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
