Thoron
|
Добавлено: Пн фев 02, 2009 8:47 pm |
|
|
Контролер |
|
Зарегистрирован: Пн дек 17, 2007 4:18 pm Сообщения: 728 Откуда: Сургут Репутация: 7 [ ? ]
|
_________________ Toyota Carina E, 4A-FE, Sedan, GLI, 1993г. англичанка
|
|
Вернуться к началу |
|
|
Бэндэр
|
Добавлено: Пн фев 02, 2009 9:07 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
блин запарился воще, есть тут люди, которые обьяснят мне тупому, я уш весь нэт перерыл
вот купил диоды 304BSC для расчета сопротивления необходимо знать Номинальный ток светодиода, при покупки в магазине продавец- ети его... сказал типа - как у всех , и дал мне бирку с маркой диода и не в одном из прайсов я найти этой величины не могу, мож формула кака есть? или тупо взять число в 100мА-200мА?
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
|
Thoron
|
Добавлено: Пн фев 02, 2009 10:17 pm |
|
|
Контролер |
|
Зарегистрирован: Пн дек 17, 2007 4:18 pm Сообщения: 728 Откуда: Сургут Репутация: 7 [ ? ]
|
_________________ Toyota Carina E, 4A-FE, Sedan, GLI, 1993г. англичанка
|
|
Вернуться к началу |
|
|
Бэндэр
|
Добавлено: Пн фев 02, 2009 10:25 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
Thoron
СПАСИБА ТЕПЕРЬ НА ПРАВДУ ПОХОЖЕ, И РИЗИСТОР получился НА 1 кОм
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
|
Dmitry_R
|
Добавлено: Пн фев 02, 2009 11:09 pm |
|
|
Главный специалист по FAQ, Модератор |
|
Зарегистрирован: Вс фев 24, 2008 3:24 pm Сообщения: 7555 Откуда: Украина, Днепропетровская обл. Репутация: 167 [ ? ]
Машина: CarinaE Англ. / Accord TypeR
Год выпуска: 1995
Двигатель: 4A-FE LB С52
|
Бэндэр писал(а): вот тут наткнулся на калькулятор
Оно то конечно да, только вот точно рачтитать может не получится, т.к. "прямое напряжение" на св.диоде обычно не сообщается. Обычно оно 2-4 вольта.
Когда изестных параметров, остается только ток. Сопротивлениеограничительного резистора можно "прикинуть" на таком калькуляторе, поставить переменный и ток замерить с помощью прибора.
_________________ CarinaE 4A-FE LB, седан. + HONDA Accord TypeR_______________________________________________ Кто хочет - ищет способ, кто не хочет - ищет причину.
|
|
Вернуться к началу |
|
|
Бэндэр
|
Добавлено: Вт фев 03, 2009 9:03 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
Dmitry_R
теории слишком много, особенно для меня (в этом деле не очень понимающем).
вобщем сделал я че хотел- поставил 9 диодов в штатный плафон на потолке
по три диода на 1резистор, сопротивлением 200 Ом
+ стабилитрон на 15 вольт и конечно предохранитель-
-все это испытал при напруге от 10 до 16 вольт , все работает, все аке.
стало светлее , тока свет "холодный" какой-то
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
|
Thoron
|
Добавлено: Вт фев 03, 2009 9:09 pm |
|
|
Контролер |
|
Зарегистрирован: Пн дек 17, 2007 4:18 pm Сообщения: 728 Откуда: Сургут Репутация: 7 [ ? ]
|
а как всё это выглядит? фотка будет? вот у меня стекляшка плафона аж желтая вся,чем бы её почистить?
_________________ Toyota Carina E, 4A-FE, Sedan, GLI, 1993г. англичанка
|
|
Вернуться к началу |
|
|
Виктор77
|
Добавлено: Вт фев 03, 2009 9:13 pm |
|
|
Человек-легенда |
|
Зарегистрирован: Чт апр 24, 2008 8:47 pm Сообщения: 5514 Откуда: Москва ЮЗАО С. Бутово - Долгопрудный Репутация: 73 [ ? ]
Машина: Avensis
Год выпуска: 2008
Двигатель: 1ZZ-FE
|
Бэндэр писал(а): тока свет "холодный" какой-то
Я бы его назвал "мертвый".
_________________ Была Carina E 1993 г.в., седан, 4A-FE Денсо СТД, МКПП, англичанка
|
|
Вернуться к началу |
|
|
Бэндэр
|
Добавлено: Вт фев 03, 2009 10:02 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
Thoron
фотку сделаю, но не процесса, а чего получилось - не стал фоткать до последнего момента думал все это не уберется в плафон, запихал с трудом
стекляшку я почистил старой зубной щеткой и зуб.пастой, кариес не страшен
Добавлено спустя 2 минуты 52 секунды:
Виктор77 писал(а): бы его назвал "мертвый
кстати да- гробы подсвечивать из нутри не плохо будет
Добавлено спустя 36 минут 43 секунды:
вот фотки, тока видно не очень
Вложения: |
S5006677.JPG [ 85.3 КБ | Просмотров: 8881 ]
|
S5006673.JPG [ 71.21 КБ | Просмотров: 8938 ]
|
S5006668.JPG [ 104.66 КБ | Просмотров: 8864 ]
|
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
|
Dima
|
Добавлено: Пн май 25, 2009 4:20 pm |
|
|
Контролер |
|
Зарегистрирован: Ср окт 29, 2008 3:10 pm Сообщения: 538 Откуда: Украина, Днепропетровск Репутация: 18 [ ? ]
|
Бэндэр, может тема не актуальна но:
белый, синий, зеленый, желтый диоды 3,5В, 20мА
красный 2,7В, 20 мА
Это стандартные диоды 3мм.
_________________ _________________ Карина, 1992, 3S-FE, 2л GLI, МКПП, Японка, Фиолетовая - была Honda Accord 2.0 executive АКПП, 2006, черная - была ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП ______________________________________ Хочется чего то большого и чистого....слона помыть чтоли
|
|
Вернуться к началу |
|
|
Бэндэр
|
Добавлено: Пн май 25, 2009 4:35 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
Dima
это ты к чему?
я смотрю ты уже почи ас в подсветках, за что плюс тебе и сталю, а как насчет заморочится с ультрофиолетом?
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
|
Serega
|
Добавлено: Пн май 25, 2009 4:49 pm |
|
|
Бригадир |
|
Зарегистрирован: Пн май 04, 2009 11:11 am Сообщения: 192 Откуда: Краснодар Репутация: 0 [ ? ]
|
_________________ CARINA GT 1,6 ДВИГАТЕЛЬ 4А-GE(ПО ПТС 110 Л.С. ) 165 Л. С. 20 valve BlackTop АВТОМАТ КУЗОВ АТ210 ГОД99 ЦВЕТ ТЕМНО-СИНИЙ МЕТАЛИК правый руль Краснодар
|
|
Вернуться к началу |
|
|
Бэндэр
|
Добавлено: Пн май 25, 2009 4:54 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
Serega писал(а): и салона я сделал а теперь сделай чтоб затухало медлено после закрытия двери Serega писал(а): ультрафиолет
карандащы люминисцентные надыбал, обещали седня УФ диоды подогнать, буду практиковатся, ксати в продолжение темы: бывает оракал (самоклеющаяся пленка) люминисцентным.
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
|
Serega
|
Добавлено: Пн май 25, 2009 4:59 pm |
|
|
Бригадир |
|
Зарегистрирован: Пн май 04, 2009 11:11 am Сообщения: 192 Откуда: Краснодар Репутация: 0 [ ? ]
|
_________________ CARINA GT 1,6 ДВИГАТЕЛЬ 4А-GE(ПО ПТС 110 Л.С. ) 165 Л. С. 20 valve BlackTop АВТОМАТ КУЗОВ АТ210 ГОД99 ЦВЕТ ТЕМНО-СИНИЙ МЕТАЛИК правый руль Краснодар
|
|
Вернуться к началу |
|
|
Бэндэр
|
Добавлено: Пн май 25, 2009 4:59 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
|
Serega
|
Добавлено: Пн май 25, 2009 5:01 pm |
|
|
Бригадир |
|
Зарегистрирован: Пн май 04, 2009 11:11 am Сообщения: 192 Откуда: Краснодар Репутация: 0 [ ? ]
|
ты имеешь виду от кольца зажигания пустить я просто за источник взял подсветку на потолке
_________________ CARINA GT 1,6 ДВИГАТЕЛЬ 4А-GE(ПО ПТС 110 Л.С. ) 165 Л. С. 20 valve BlackTop АВТОМАТ КУЗОВ АТ210 ГОД99 ЦВЕТ ТЕМНО-СИНИЙ МЕТАЛИК правый руль Краснодар
|
|
Вернуться к началу |
|
|
Бэндэр
|
Добавлено: Пн май 25, 2009 5:12 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
Serega писал(а): от кольца зажигания пустить
по накому-же принцыпу сделать, тока лампочки у тя соответсвено не будет, и емкость кондера подбирай от количества/мощности диодов.
столкнешся с проблемой размещения кондеров на потолке, лудше емкость набрать маленькими (по размеру) конденсаторами, соединить в цепочку и разместить под общивкой потолка, обклеив чем-нибудь мягким.
понятно теперь?
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
|
Serega
|
Добавлено: Пн май 25, 2009 5:17 pm |
|
|
Бригадир |
|
Зарегистрирован: Пн май 04, 2009 11:11 am Сообщения: 192 Откуда: Краснодар Репутация: 0 [ ? ]
|
придохранители я сразу поменял завтро на фотках покажу мой небольшой космик
_________________ CARINA GT 1,6 ДВИГАТЕЛЬ 4А-GE(ПО ПТС 110 Л.С. ) 165 Л. С. 20 valve BlackTop АВТОМАТ КУЗОВ АТ210 ГОД99 ЦВЕТ ТЕМНО-СИНИЙ МЕТАЛИК правый руль Краснодар
|
|
Вернуться к началу |
|
|
Бэндэр
|
Добавлено: Пн май 25, 2009 5:20 pm |
|
|
Внесен в большую энциклопедию |
|
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
Serega писал(а): тормазные диски красной люминисцентной краской покрасил
это как? там же все третсЯ?
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
|
Serega
|
Добавлено: Пн май 25, 2009 5:25 pm |
|
|
Бригадир |
|
Зарегистрирован: Пн май 04, 2009 11:11 am Сообщения: 192 Откуда: Краснодар Репутация: 0 [ ? ]
|
мне друг схему рассказал чтоб чего лишнего не сказать у него все точно уточню и расскажу (в кратце одивается кольцо на диск в него диоды один провод от массы другой например от габоритов вот спериди немного трудно будет, а с задними проще )
_________________ CARINA GT 1,6 ДВИГАТЕЛЬ 4А-GE(ПО ПТС 110 Л.С. ) 165 Л. С. 20 valve BlackTop АВТОМАТ КУЗОВ АТ210 ГОД99 ЦВЕТ ТЕМНО-СИНИЙ МЕТАЛИК правый руль Краснодар
|
|
Вернуться к началу |
|
|
Dima
|
Добавлено: Пн май 25, 2009 5:44 pm |
|
|
Контролер |
|
Зарегистрирован: Ср окт 29, 2008 3:10 pm Сообщения: 538 Откуда: Украина, Днепропетровск Репутация: 18 [ ? ]
|
Бэндэр, я имел в виду твой пост """блин запарился воще, есть тут люди, которые обьяснят мне тупому, я уш весь нэт перерыл Embarassed
вот купил диоды 304BSC для расчета сопротивления необходимо знать Номинальный ток светодиода, при покупки в магазине продавец- ети его... сказал типа - как у всех Evil or Very Mad , и дал мне бирку с маркой диода и не в одном из прайсов я найти этой величины не могу, мож формула кака есть? или тупо взять число в 100мА-200мА?"""
за "+" спасибо
Добавлено спустя 2 минуты 24 секунды:
я вечером выложу фотки своего багажника и бордачка
Добавлено спустя 5 минут 22 секунды:
Serega писал(а): мне друг схему рассказал чтоб чего лишнего не сказать у него все точно уточню и расскажу (в кратце одивается кольцо на диск в него диоды один провод от массы другой например от габоритов вот спериди немного трудно будет, а с задними проще )
а как на счет того что при торможении там очень тепло?
я один раз дотормозился до того что повело диск, под плавило коложки и заклинили направляющие
_________________ _________________ Карина, 1992, 3S-FE, 2л GLI, МКПП, Японка, Фиолетовая - была Honda Accord 2.0 executive АКПП, 2006, черная - была ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП ______________________________________ Хочется чего то большого и чистого....слона помыть чтоли
|
|
Вернуться к началу |
|
|
Serega
|
Добавлено: Вт май 26, 2009 2:35 pm |
|
|
Бригадир |
|
Зарегистрирован: Пн май 04, 2009 11:11 am Сообщения: 192 Откуда: Краснодар Репутация: 0 [ ? ]
|
Багажник в боках диодная лента , на верху зеленая лампа (мистори)
Салон:
1) Подсветка ног комплект, состоящий из четырех «печенюшек с изюмом» (первоначальное его предназначение подсветка днища на клейкой основе между собой соединены проводом питания) источником энергии я сделал свет на потолке.

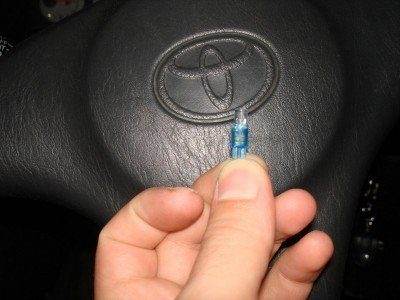

2) Подсветка дверных ручек, состоит из диода, вставленного в отверстие ручки после работы над ним дрелью J, источником тоже является свет на потолке.
3) Сам свет на потолке, купленная диодная лампа состоящая из шести диодов по размеру превышающая родную лампу для ее установки выкрутил «плафон» и подрезал (согнул) усики держится крепок для смены ее ,только выкручивать «плафон» .
Противотуманки их я разбирал (обратно на герметик садил) так как это было первое знакомство с диодной лентой я купил влагозащитные (они на клейкой основе) с синим оттенком, заставить принять их нужную форму было трудно (жесткая основа) пришлось на изгибах подрезать питание от габаритов.
Фары их я разбирать не стал (так как мне показалось без нанесения им ущербы не разобрать) установлена была диодная лента со смещенными к краю самой ленты диодами (не такая как в багажник и в противотуманки) наклеить их в нутрии фары мне помогла медная проволока она выполняла роль «пальцев в узком пространстве» пришлось немного попотеть, питание то же от габаритов.
Сами габариты это цокольные диоды (рис.1) их подключение было «гаражным способом» напаял провода на диодную лампочку заизолировал и провода в само гнездо (родное) зафиксировал и изоляция.
[/img][/url]
Добавлено спустя 14 минут 18 секунд:
фото
Добавлено спустя 1 минуту 26 секунд:
Подсведка ног
Добавлено спустя 1 минуту 38 секунд:
продолжение
Добавлено спустя 3 минуты 14 секунд:
продолжение
Добавлено спустя 1 минуту 44 секунды:
продолжение
Добавлено спустя 2 минуты 18 секунд:
продолжение
Добавлено спустя 3 минуты 55 секунд:
продолжение
Добавлено спустя 1 минуту 36 секунд:
продолжение
Вложения: |
Диодная лента в в багажник1.JPG [ 287.32 КБ | Просмотров: 8841 ]
|
Левый бок1.JPG [ 266.08 КБ | Просмотров: 8837 ]
|
Правый бок1.JPG [ 244.24 КБ | Просмотров: 8836 ]
|
Источник света под седеньями 1,1.JPG [ 208.69 КБ | Просмотров: 8836 ]
|
Источник света под седеньями 1,2.JPG [ 236.01 КБ | Просмотров: 8845 ]
|
Салон 1,3.JPG [ 154.56 КБ | Просмотров: 8835 ]
|
Салон 1,4.JPG [ 55.29 КБ | Просмотров: 8842 ]
|
Салон 1,5.JPG [ 185.28 КБ | Просмотров: 8849 ]
|
Салон 1,6.JPG [ 209.22 КБ | Просмотров: 8882 ]
|
Диод в ручке 2,1.JPG [ 155.75 КБ | Просмотров: 8838 ]
|
Диод в ручке 2,2.JPG [ 179.43 КБ | Просмотров: 8848 ]
|
Ручка 2,3.JPG [ 117.92 КБ | Просмотров: 8833 ]
|
Ручка 2,4.JPG [ 95.59 КБ | Просмотров: 8834 ]
|
Ручка 2,5.JPG [ 109.24 КБ | Просмотров: 8834 ]
|
Ручка. 2,6.JPG [ 141.15 КБ | Просмотров: 8839 ]
|
Свет в потолке 3,1.JPG [ 127.5 КБ | Просмотров: 8826 ]
|
Свет в потолке 3,2.JPG [ 102.64 КБ | Просмотров: 8835 ]
|
Свет в потолке 3,3.JPG [ 111.11 КБ | Просмотров: 8839 ]
|
Противо туманка11.JPG [ 65.42 КБ | Просмотров: 8838 ]
|
Фара 22.JPG [ 144.05 КБ | Просмотров: 8843 ]
|
рис.1.jpg [ 4.96 КБ | Просмотров: 11618 ]
|
Фара 11.JPG [ 91.69 КБ | Просмотров: 8853 ]
|
Фары общий вид11.JPG [ 55.38 КБ | Просмотров: 8861 ]
|
_________________ CARINA GT 1,6 ДВИГАТЕЛЬ 4А-GE(ПО ПТС 110 Л.С. ) 165 Л. С. 20 valve BlackTop АВТОМАТ КУЗОВ АТ210 ГОД99 ЦВЕТ ТЕМНО-СИНИЙ МЕТАЛИК правый руль Краснодар
|
|
Вернуться к началу |
|
|
Евгений2
|
Добавлено: Вт май 26, 2009 2:40 pm |
|
|
Бригадир |
|
Зарегистрирован: Вс фев 01, 2009 5:33 pm Сообщения: 169 Откуда: Одесса,Ильичёвск Репутация: 0 [ ? ]
|
ёлка!!!!! молодец
Добавлено спустя 5 минут 17 секунд:
почему провода не убрал с вида??это -
_________________ CarinaE 2.0D темно синий-металик,японочка,седан
|
|
Вернуться к началу |
|
|
Serega
|
Добавлено: Вт май 26, 2009 2:59 pm |
|
|
Бригадир |
|
Зарегистрирован: Пн май 04, 2009 11:11 am Сообщения: 192 Откуда: Краснодар Репутация: 0 [ ? ]
|
а их не видно года седенья в нормальном положении находятся ,а вообще для эстетичности надо
_________________ CARINA GT 1,6 ДВИГАТЕЛЬ 4А-GE(ПО ПТС 110 Л.С. ) 165 Л. С. 20 valve BlackTop АВТОМАТ КУЗОВ АТ210 ГОД99 ЦВЕТ ТЕМНО-СИНИЙ МЕТАЛИК правый руль Краснодар
|
|
Вернуться к началу |
|
|
Кто сейчас на конференции |
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1 |
|
Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять вложения
|
|
