 Заголовок сообщения: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 7:28 am
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт май 20, 2010 6:28 am
Сообщения: 204
Откуда: г. Красноярск
Репутация: 10 [ ? ]
Машина: Toyota CarinaE
Год выпуска: 1996
Двигатель: 3SFE
В общем, пока "совсем такой темы" на этом форуме не нашел, поэтому решил создать новую тему.
Оптитрон в свою Carina E я уже установил.
Здесь ниже буду размещать материалы (фото), которые у меня накопились за время работы по этой теме.

В файлах разместил обзор приборных панелей, которые рассматривал как кандидаты на установку в свою машину.
Побудило меня к этому то что, поймал себя на том что постоянно лажу по сайтам и смотрю на одни и те же фотографии, и желание их "попробовать" не проходит.
Вот такие фото приборок собрал в кучу.

В итоге остановился на панели приборов от GAYA.
Панель брал в Сакура-Моторс Красноярск.
2000 р. за панель с фишками.
Правда верхний крепеж (который мне и не нужен был) был отломан, поэтому маленько уценили товар...

Распиновка этой приборки распространенная. В мануалах по GAYA без проблем можно найти.
А вот распиновку родной панели приборов я найти так и не смог - у меня рестайловая панель T22 VDO.
В букваре и во всех мануалах, которые мне попадаются - приведены схемы от других панелей. Моей панели нет.
Так что вскрыл панель, проследил по дорожкам путь до лампочек - зарисовал. Выложу ниже.
Путь до спидометра, тахометра, указателей температуры и бензина - по дорожкам не прослеживается. Путь надо вычислять.
Вычислял уже при установленном оптитроне.

Для тех у кого схема приборки бьется с букварем - искать назначение контактов не придется.
Для меня главное было сделать электрику, в которой ни бельмеса не понимаю. Для меня это было самое сложное.

Про то как искать сигнал тахометра:
Тахометр - при прозванивании тестером дает "другой" звук - это мне электрики подсказали :).

Про то как искать сигнал спидометра:
Сигналы спидометра искал на заведенной машине.
Переднее правое колесо подДомкратил, включил первую передачу и тыкал в контакты тестером - мерил частоту в герцах.
Это мне электрики подсказали :)

Про лампочку отсутствия зарядки с генератора:
На Charge+ подается +12 вольт (постоянно, или с ACC - не важно).
На Charge- кидается линия, которая идет на генератор. Она хитрая :)
При незаведенном двигателе (и не работающем генераторе) на этой линии масса. Когда двигатель заведен и генератор работает, то эта линия разрывается.
Таким образом, во время тестирования возникает разность потенциалов и лампа горит. А когда генератор работает, то лампа гаснет (цепь разрывается).

Про датчик температуры:
"Прогретое" положение для стрелки датчика температуры - 45 градусов.

Итог:
- Лампочки все загораются в положении ключа ACC, и гаснут вовремя когда машину завожу.
- Не зацеплены лампочки "непристегнутый водитель" и "OD OFF"
- Спидометр показывает скорость тика в тику.
- Тахометр тоже адекватно кажет обороты.
- Панель нормально меняет уровень освещенности (в отличии от Subaru Outback BH12 здесь это делается без проблем): Отдельно для выключенного света. Отдельно для включенного.
- Крепление оптитронной приборки:
Все крепления спилил. За приборкой находится куча проводов приборной панели - они подпирают приборку изнутри.
А снаружи приборка прижимается рамкой. Таким образом, приборная панель стоит на месте и никуда не болтается.

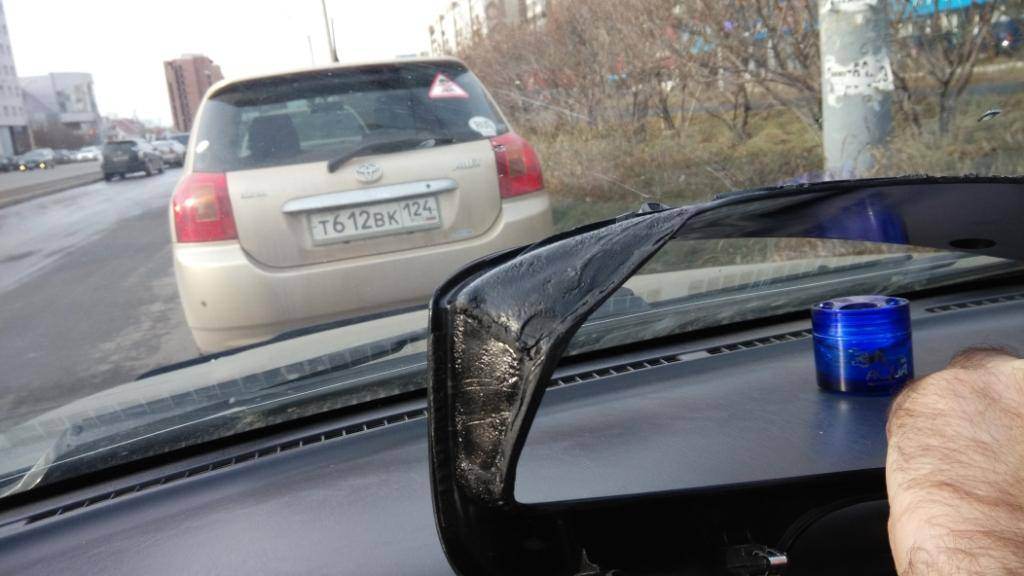

- Рамка. Рамку переделал. В "верхних" углах пришлось наращивать. На переделку ушло часов 5.
Использовал: Полотно от пилы по железу - чтобы сделать надрезы на панели. Паяльная станция (для спайки бамперов) чтобы нагреть и загнуть пластик панели. И потом заплавить разрезы. Ну и наждачка (120, 800, 2000) чтобы потом все зашлифовать. Получилось обойтись без шпаклевки и покраски - поэтому возился так долго. Т.е. деталь как была пластикой, так и осталась пластиковой. Фото рамки сделаю.

Очень много информации про данную оптитронку есть в этой теме:
http://forums.drom.ru/toyota-ipsum-nadi ... 1138024014
Я бы сказал, что это обязательно к прочтению прежде чем что-то делать... :)
Кстати, панельки с GAYA бывают разные. Разных цветов. Если прочитаете все по ссылке - то поймете про что я.

Знакомые электрики меня сразу предупредили, чтобы не смел паять - пайка во первых отламывается (из за разной упругости паяного провода),
во вторых отгнивает (процесс электрической коррозии из-за соприкосновения разных металлов). Поэтому у меня только скрутки.
Вместо изоленты советую использовать клеевую термоусадку. У нас в Красноярске в Вираже продают по 40 р. за метр.
Эта хрень не только аккуратно сжимает место скрутки, но еще и приклеивается намертво к изоляции - хрен отдерешь. Очень надежно получается.
На радиорынке не продают. Почему? А потому что не спрашивают. А почему не спрашивают? А потому что никто о ней ничего не слышал :)
Ну вы то теперь Вы знаете что она есть, и будете спрашивать подаванов, и скоро они начнут её возить и продавать :)
Вообще поработав с клеевой термоусадкой, я больше не хочу работать с обычной термоусадкой.

У меня был доступ к вороху кос, из которых сами электрики при нужде резали себе провода. Там их килограмм 50 было :)
Поэтому я обрезки в фишках не наращивал, а просто маленькие обрезки менял на большие, вырезанные из того вороха проводов те, которые подходили по цвету :)
- все меньше скруток...

При поиске схемы помог Medved - спасибо за то что не остался в стороне :)
За неадекватные названия сигналов в схемах прошу пощения - я нифига не электрик :)

Добавлено спустя 18 минут 4 секунды:

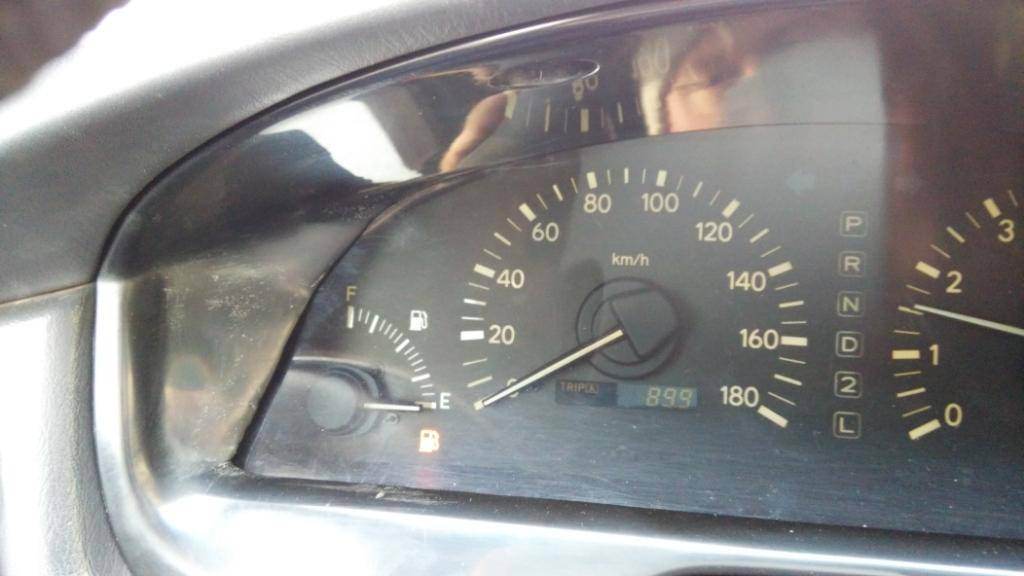

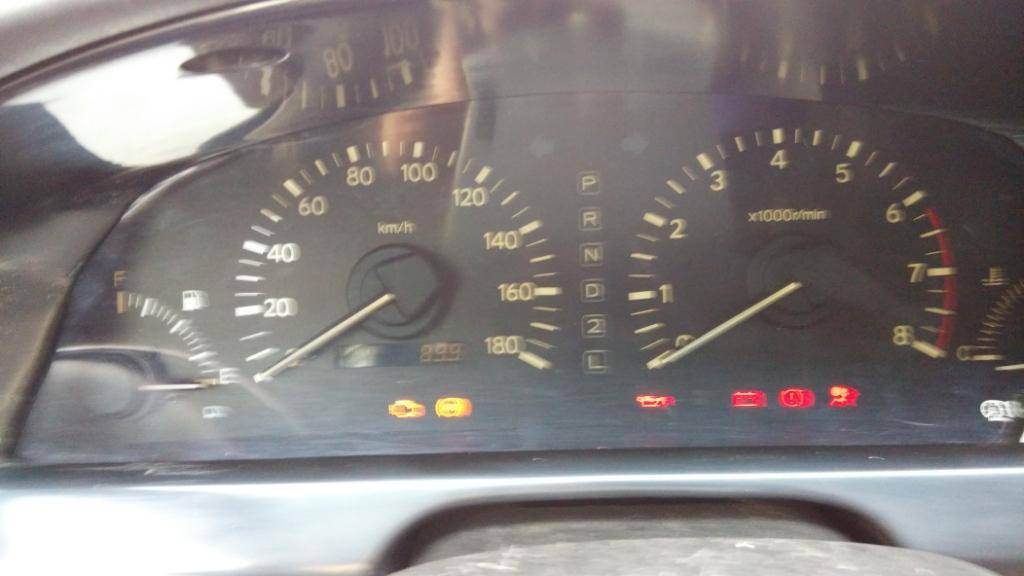

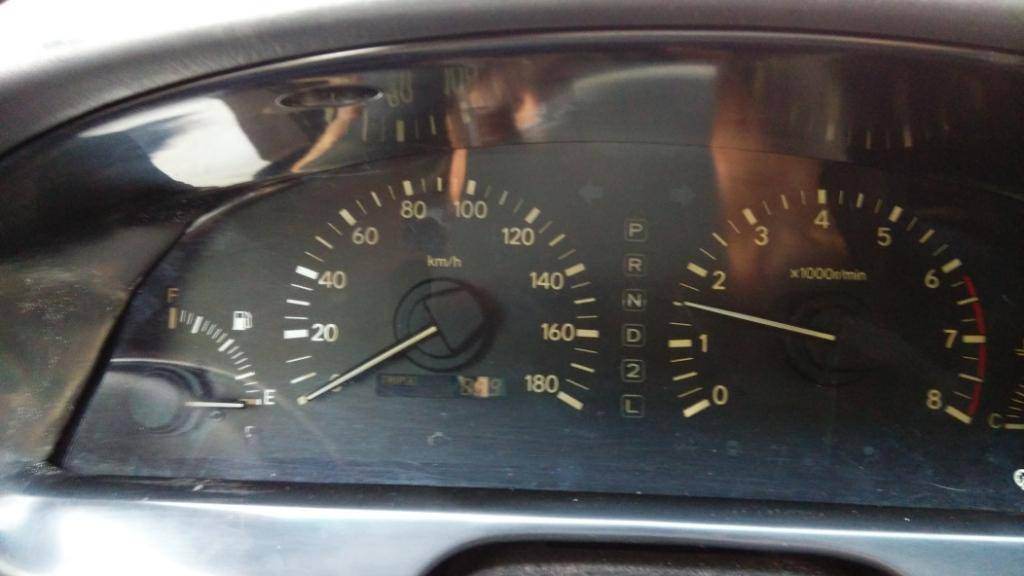

Несколько фоток:

Добавлено спустя 19 минут 43 секунды:
Перепиновку выложу вечером. Схемы дома.


Вложения:
оптитрон КаринаЕ-1.doc [486 КБ]
Скачиваний: 207
оптитрон КаринаЕ-2.doc [445.5 КБ]
Скачиваний: 139

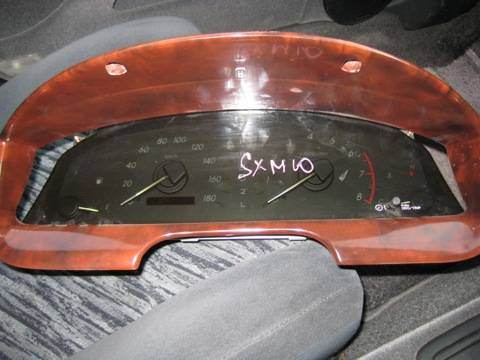

Комментарий к файлу: Рамка не моя. Фото тоже не мое (да простит меня автор...). Привожу здесь, т.к. на фото нагляднее всего видно "что не подходит"
Рамка не подходит.jpg
Рамка не подходит.jpg [ 57.57 КБ | Просмотров: 6836 ]

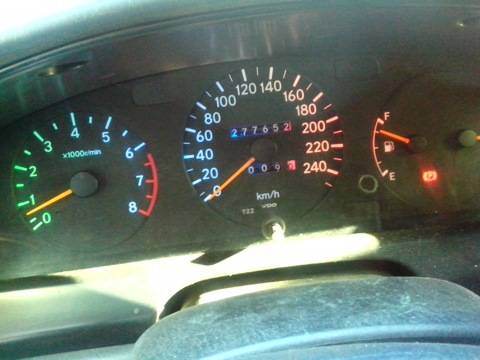

Комментарий к файлу: Фото моей панели приборов T22.
"Заедала стрелка спидометра", бензин показывает что попало, стекло треснутое...

Моя панель приборов.jpg
Моя панель приборов.jpg [ 51.74 КБ | Просмотров: 6833 ]

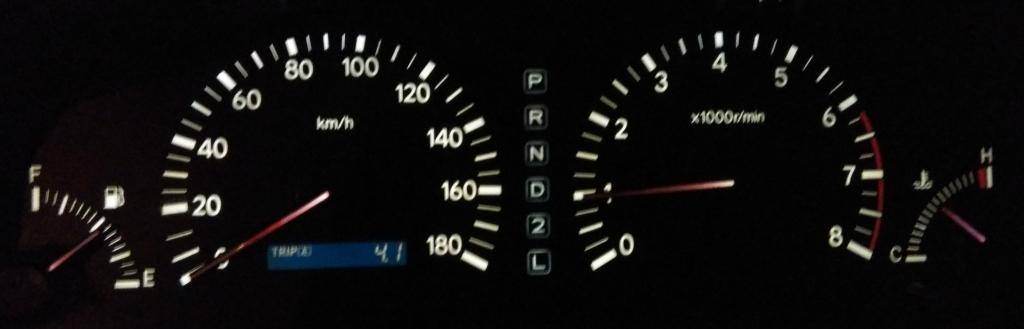

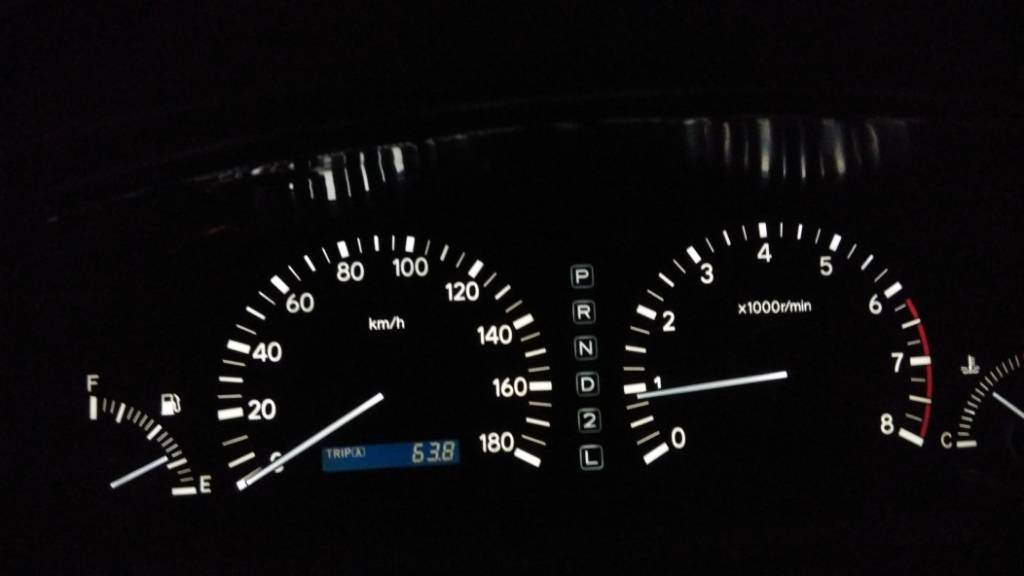

Комментарий к файлу: Фото установленной панели. Ночью.
IMG_20141106_181005.jpg [ 146.19 КБ | Просмотров: 6833 ]

_________________
Седан, 11/1996. 3SFE. Англичанка. ABS. VIN: SB153SBK10E034509. Кондиционер, Задние дисковые тормоза, 2-х диновая магнитолла
Я на drom-е: http://www.drive2.ru/r/toyota/453065/
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 8:44 am
Не в сети
Человек-улыбка
Аватара пользователя

Зарегистрирован: Ср июн 29, 2011 7:19 pm
Сообщения: 7150
Откуда: Уолфиш-Бэй.Намибия.
Репутация: 208 [ ? ]
Машина: хомяк хыр хыр
Год выпуска: 2002
Двигатель: l13a
поставил?
Мужик :dr_ink:

_________________
Выхода нет,только из гроба.Так что не нойте.....


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 8:48 am
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт май 20, 2010 6:28 am
Сообщения: 204
Откуда: г. Красноярск
Репутация: 10 [ ? ]
Машина: Toyota CarinaE
Год выпуска: 1996
Двигатель: 3SFE
камиль писал(а):
поставил?
Мужик :dr_ink:

Да больше себя морально готовил к этому процессу...
Тут главное начать... А дальше мозг начнет задавать вопросы, и искать на них ответы. И все срастется :)

_________________
Седан, 11/1996. 3SFE. Англичанка. ABS. VIN: SB153SBK10E034509. Кондиционер, Задние дисковые тормоза, 2-х диновая магнитолла
Я на drom-е: http://www.drive2.ru/r/toyota/453065/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 9:19 am
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Пт май 23, 2008 8:07 am
Сообщения: 610
Откуда: Кострома
Репутация: 11 [ ? ]
Машина: Carina E
Год выпуска: 1994
Двигатель: 4A-FE LB
блин, реально здорово!!!

_________________
Carina E 94' liftback, 4a-fe LB, англичанка





Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 10:13 am
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Пн сен 30, 2013 7:47 am
Сообщения: 4186
Откуда: Тюмень
Репутация: 118 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
камиль писал(а):
поставил?
Мужик :dr_ink:

Присоединяюсь, с топливным датчиком разобрался?,
фотки как дорабатывал рамку есть?

_________________
Алексей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 10:33 am
Не в сети
Состоявшийся

Зарегистрирован: Ср июл 02, 2014 2:05 pm
Сообщения: 51
Откуда: Калининград
Репутация: 0 [ ? ]
Машина: Carina E (UK)
Год выпуска: 1997
Двигатель: 4A-FE LB
я электрик, но не автомобильный) и многие тонкости могу не знать.
про скрутки... вроде всегда был уверен, что луженая скрутка куда надежнее. ладно еще "пайка во первых отламывается". а нельзя убрать натяг?
да и если не лудить, тот самый натяг, да еще и вибрация не повлияет на надежность скрутки??
про "отгнивает": обычная скрутка окислится куда быстрее, чем сгниет луженая. хотя никогда не видел, чтобы пайка где-то отгнивала.
в общем можно было хотябы втулочкой обжать.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 10:46 am
Не в сети
Инструктор
Аватара пользователя

Зарегистрирован: Пт сен 14, 2012 6:10 pm
Сообщения: 424
Откуда: Красноярск
Репутация: 5 [ ? ]
Машина: Toyota Carina E, седан, UKP
Год выпуска: 1997
Двигатель: 4A-FE, Bosch Motronic
Отлично, респект земляку) Может эту надо было?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 10:47 am
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Пн сен 30, 2013 7:47 am
Сообщения: 4186
Откуда: Тюмень
Репутация: 118 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
hawk182 писал(а):
в общем можно было хотябы втулочкой обжать.

Aludi писал(а):
Вместо изоленты советую использовать клеевую термоусадку. У нас в Красноярске в Вираже продают по 40 р. за метр.
Эта хрень не только аккуратно сжимает место скрутки, но еще и приклеивается намертво к изоляции - хрен отдерешь. Очень надежно получается.

_________________
Алексей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 11:36 am
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт май 20, 2010 6:28 am
Сообщения: 204
Откуда: г. Красноярск
Репутация: 10 [ ? ]
Машина: Toyota CarinaE
Год выпуска: 1996
Двигатель: 3SFE
hawk182 писал(а):
я электрик, но не автомобильный) и многие тонкости могу не знать.
про скрутки... вроде всегда был уверен, что луженая скрутка куда надежнее. ладно еще "пайка во первых отламывается". а нельзя убрать натяг?
да и если не лудить, тот самый натяг, да еще и вибрация не повлияет на надежность скрутки??
про "отгнивает": обычная скрутка окислится куда быстрее, чем сгниет луженая. хотя никогда не видел, чтобы пайка где-то отгнивала.
в общем можно было хотябы втулочкой обжать.

Втулочкой бы обжал - это идеальный вариант. В косах, которые дербанил были заводские "разветвления" один провод на 4. Они были сделаны втулочками.
Про пайку. Я привел мнение автоэлектриков. Не верите - залезте в свою автосигнализацию, и посмотрите как вам её примотали к проводке автомобиля.
Если провода смотаны в скрутке как попало, то ДА, контакт теряется. Это я видел даже на этой машине - хлебнул лиха...

_________________
Седан, 11/1996. 3SFE. Англичанка. ABS. VIN: SB153SBK10E034509. Кондиционер, Задние дисковые тормоза, 2-х диновая магнитолла
Я на drom-е: http://www.drive2.ru/r/toyota/453065/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 12:09 pm
Не в сети
Состоявшийся

Зарегистрирован: Ср июл 02, 2014 2:05 pm
Сообщения: 51
Откуда: Калининград
Репутация: 0 [ ? ]
Машина: Carina E (UK)
Год выпуска: 1997
Двигатель: 4A-FE LB
Сигнализации не было, сейчас сам устанавливаю. поэтому и интересуюсь)
пока подключил на коннекторы, протыкающие изоляцию, чтобы потестить сигналку. и вот раздумываю, паять или просто обжать и под термоусадку.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 12:25 pm
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Пн сен 30, 2013 7:47 am
Сообщения: 4186
Откуда: Тюмень
Репутация: 118 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
hawk182
Сорри, понял о каких втулках речь идет, на панели токи не большие,
на сигналке в основном то же, хорошая скрутка выдержит,
а силовые я у себя пропаял, уже 5 лет ни чего не отвалилось :)
думаю пайка может отломиться или отгнить только с наружи салона.

_________________
Алексей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 12:28 pm
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт май 20, 2010 6:28 am
Сообщения: 204
Откуда: г. Красноярск
Репутация: 10 [ ? ]
Машина: Toyota CarinaE
Год выпуска: 1996
Двигатель: 3SFE
ALEX-72 писал(а):
камиль писал(а):
поставил?
Мужик :dr_ink:

Присоединяюсь, с топливным датчиком разобрался?,
фотки как дорабатывал рамку есть?

С датчиком не разобрался. А вчера наконец-то стрелка уровня топлива опустилась на нижнее деление и загорелась лампа низкого уровня топлива.
Теперь считаю что показометр топлива работает корректно.
С датчиком уровня буду разбираться - приборка вне подозрений. Предыдущая себя так же вела, но там половина резисторов черные были - думал они вносят свою лепту...

Фотки доработанной рамки панели и оптитронаднем:

Добавлено спустя 2 минуты 5 секунд:
ПРоводка за панелью приборов

Добавлено спустя 14 минут 32 секунды:
_vadim_ писал(а):
Отлично, респект земляку) Может эту надо было?

Я по большим циферям на приборке не фанатею :)
Прежде чем такую приборку себе вкатывать, надо сначала все остальное докупить, чтобы она с такой скоростью (320) ездить могла, а это еще по стоимости 3-х моих машин примерно будет :)
Я свою старушку с вывешенными колесами кое как до 240 разогнал. Думаю что по земле - только под гору 240 поехала бы :)
Ну теперь спидометр до 180. И почему то меня это не расстраивает :)

А вообще, рассматриваю варианты установки других оптитронок с других авто.
В принципе, наверное подойдет любая приборка со следующими ограничениями:
1. Чтобы влезла в посадочное место. Иначе нахрен она нужна...
2. От 4-хцелиндрового мотора. Если от 6 целиндрового, то тахометр будет врать по показаниям на 1/3.
3. Окружность колеса должна примерно хотя бы совпадать. Иначе будет врать спидометр. На спидометр приходят импульсы о том что "сделан оборот. А вот сколько этот оборот в сантиметрах колеса - это намертво прошито в приборке.
4. Бензобак должен быть одинаковый. Например: Полный привод - 40 литров. Монопривод - 60 литров. Наверняка будет погрешность в показаниях уровня топлива.

Добавлено спустя 27 секунд:
Кстати, показания километража новой приборки меньше моего родного пробега ровно на 150 000 км. Так что за 2000 р. омолодил машину лет на 10 :)


Вложения:
Комментарий к файлу: Ключ в кармане
IMG_20141107_122239.jpg [ 53.2 КБ | Просмотров: 6700 ]
Комментарий к файлу: Ключ в положении ACC
IMG_20141107_122316.jpg [ 59.1 КБ | Просмотров: 6700 ]
Комментарий к файлу: Мотор работает. Все лампы потухли.
IMG_20141107_122344.jpg [ 61.19 КБ | Просмотров: 6700 ]
Комментарий к файлу: Левая часть рамки панели. Можно сделать ровнее, но уже лень :)
IMG_20141107_122401.jpg [ 62.78 КБ | Просмотров: 6700 ]
Комментарий к файлу: Правая часть рамки панели.
IMG_20141107_122417.jpg [ 44.44 КБ | Просмотров: 6700 ]
Комментарий к файлу: Рамка панели на просвет :)
IMG_20141107_122547.jpg [ 69.31 КБ | Просмотров: 6700 ]
Комментарий к файлу: Место проведения разреза рамки и последующей сварки пластика рамки. С правой стороны - все так же.
IMG_20141107_122617.jpg [ 73.75 КБ | Просмотров: 6700 ]
Комментарий к файлу: Панель без рамки. Отрезанное верхнее крепление упирается в торпеду. Так на всякий случай :)
IMG_20141107_122634.jpg [ 49.33 КБ | Просмотров: 6700 ]
Комментарий к файлу: Панель без рамки. Нижние отрезанные крепления.
IMG_20141107_122640.jpg [ 61.38 КБ | Просмотров: 6700 ]
Комментарий к файлу: Панель с обратной стороны. От авто с АКПП. Марка машины и код приборки - на фото.
IMG_20141107_122706.jpg [ 60.88 КБ | Просмотров: 6700 ]
Комментарий к файлу: ПРоводка за панелью приборов
IMG_20141107_122731.jpg [ 80.82 КБ | Просмотров: 6698 ]

_________________
Седан, 11/1996. 3SFE. Англичанка. ABS. VIN: SB153SBK10E034509. Кондиционер, Задние дисковые тормоза, 2-х диновая магнитолла
Я на drom-е: http://www.drive2.ru/r/toyota/453065/
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 1:05 pm
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Пн сен 30, 2013 7:47 am
Сообщения: 4186
Откуда: Тюмень
Репутация: 118 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
Aludi писал(а):
А вообще, рассматриваю варианты установки других оптитронок с других авто.
В принципе, наверное подойдет любая приборка со следующими ограничениями:
1. Чтобы влезла в посадочное место. Иначе нахрен она нужна...
2. От 4-хцелиндрового мотора. Если от 6 целиндрового, то тахометр будет врать по показаниям на 1/3.
3. Окружность колеса должна примерно хотя бы совпадать. Иначе будет врать спидометр. На спидометр приходят импульсы о том что "сделан оборот. А вот сколько этот оборот в сантиметрах колеса - это намертво прошито в приборке.
4. Бензобак должен быть одинаковый. Например: Полный привод - 40 литров. Монопривод - 60 литров. Наверняка будет погрешность в показаниях уровня топлива.


1-соглашусь, но с поправкой на п-5
2-соглашусь, но с поправкой на п-5
3-не факт-но соглашусь
(возможно бывают датчики с разным кол-вом импульсов, нужно уточнять)
4-не обязательно, он же показывает от MAX до MIN, лучше по сопротивлению датчика наверное
Добавлю от себя, с позволения :?
5-чтоб приборка работала от аналоговых сигналов, современные похоже по CAN-шине работают
А вообще МОЛОДЕЦ, я задумывался но не решался как то, теперь буду много думать :-kidaet-monetku-:
Как подумаю чего я уже наворотил, никто кроме меня не разберется,придется до конца ее дней :-edu-edu-:

_________________
Алексей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 1:31 pm
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Вт янв 15, 2008 1:29 am
Сообщения: 4074
Откуда: г.Ижевск
Репутация: 291 [ ? ]
Машина: TOYOTA Carina E
Год выпуска: 1992
Двигатель: 3S-GTE 4WD
полноприводный бак и переднеприводные одинакового объема, по крайне мере на наших кузовах так.
у меня лежит несколько оптитронов один такой от премио, и от чайзера. Вторая по размерам и форме ближе к нашей но с 6 цилиндрового мотора. Даже маски приборки покупал для эксперементов, но руки так и не дошли, если кому обращайтесь.

_________________
СЯО CDC
www.yaparts.ru Контрактные запчасти доставкой по РФ
TOYOTA CarinaE GLI; кузов - liftback [LB]; 4AFE-> 4AGE BT-> 3S-GTE; C51(2WD)-> E56F2-05B 4WD!!!; цвет - Rally Red Exterior [3j6]; ABS, TORSEN, ЛЮК, КЛИМАТ. 7/1992год (одна из первых, Японка из Голландии) logbook D2


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 1:35 pm
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт май 20, 2010 6:28 am
Сообщения: 204
Откуда: г. Красноярск
Репутация: 10 [ ? ]
Машина: Toyota CarinaE
Год выпуска: 1996
Двигатель: 3SFE
ALEX-72 писал(а):
Aludi писал(а):
А вообще, рассматриваю варианты установки других оптитронок с других авто.
В принципе, наверное подойдет любая приборка со следующими ограничениями:
1. Чтобы влезла в посадочное место. Иначе нахрен она нужна...
2. От 4-хцелиндрового мотора. Если от 6 целиндрового, то тахометр будет врать по показаниям на 1/3.
3. Окружность колеса должна примерно хотя бы совпадать. Иначе будет врать спидометр. На спидометр приходят импульсы о том что "сделан оборот. А вот сколько этот оборот в сантиметрах колеса - это намертво прошито в приборке.
4. Бензобак должен быть одинаковый. Например: Полный привод - 40 литров. Монопривод - 60 литров. Наверняка будет погрешность в показаниях уровня топлива.


1-соглашусь, но с поправкой на п-5
2-соглашусь, но с поправкой на п-5
3-не факт-но соглашусь
(возможно бывают датчики с разным кол-вом импульсов, нужно уточнять)
4-не обязательно, он же показывает от MAX до MIN, лучше по сопротивлению датчика наверное
Добавлю от себя, с позволения :?
5-чтоб приборка работала от аналоговых сигналов, современные похоже по CAN-шине работают


С пунктом 5 соглашусь. Чего-то не подумал про CAN-шину. Наверное потому что у меня обе машины аналоговые.
6. Ну и тогда уж грех не вспомнить про тросиковые приводы спидометра :) Редкость конечно, но тоже бывает :)

Добавлено спустя 10 минут 20 секунд:
old_Duglas писал(а):
полноприводный бак и переднеприводные одинакового объема, по крайне мере на наших кузовах так.
у меня лежит несколько оптитронов один такой от премио, и от чайзера. Вторая по размерам и форме ближе к нашей но с 6 цилиндрового мотора. Даже маски приборки покупал для эксперементов, но руки так и не дошли, если кому обращайтесь.

В первом посте среди прочих фоток есть еще пара вордовых файлов. Там скопировал фотографии приборок, которые "возможно" установились бы на КаринуЕ.

Кстати Corolla Filder (вроде её там нету) с оптитронкой - оч. красиво смотритца та оптитронка... Вживую недавно рассматривал на машине.
Рамку только надо будет подгонять...

А от Чайзера, от Проминьета, от Камри - там есть очень интересные приборки. И народ вроде их даже впыживал в Карину. Но 6 цилиндров...
Я не знаю в Красноярске спецов, которые смогли бы разобраться и перешить приборку, чтобы она работала как на 4-х цилиндровом двигателе. Ну и сделали бы это за вменяемые деньги :)
На субаре BH9 народ разобрался - там всего-то 2 байта программатором перешивают (после того как ПЗУ отпаивают от платы панели приборов, а потом назад припаивают).

_________________
Седан, 11/1996. 3SFE. Англичанка. ABS. VIN: SB153SBK10E034509. Кондиционер, Задние дисковые тормоза, 2-х диновая магнитолла
Я на drom-е: http://www.drive2.ru/r/toyota/453065/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 2:02 pm
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Пн сен 30, 2013 7:47 am
Сообщения: 4186
Откуда: Тюмень
Репутация: 118 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
Как же я про тросиковые то забыл :shock: :D

_________________
Алексей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 2:12 pm
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт май 20, 2010 6:28 am
Сообщения: 204
Откуда: г. Красноярск
Репутация: 10 [ ? ]
Машина: Toyota CarinaE
Год выпуска: 1996
Двигатель: 3SFE
ALEX-72 писал(а):
Как же я про тросиковые то забыл :shock: :D

А у некоторых это реальная проблема, т. к. работающих приборок под тросики на разборках не найдешь уже... Года, знаете ли...

_________________
Седан, 11/1996. 3SFE. Англичанка. ABS. VIN: SB153SBK10E034509. Кондиционер, Задние дисковые тормоза, 2-х диновая магнитолла
Я на drom-е: http://www.drive2.ru/r/toyota/453065/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 2:27 pm
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Пн сен 30, 2013 7:47 am
Сообщения: 4186
Откуда: Тюмень
Репутация: 118 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
Aludi писал(а):
А у некоторых это реальная проблема, Года, знаете ли...

Ну чего далеко ходить, и у наших тоже года уже, а тому у кого тросик,
импульсный датчик в помощь :D

_________________
Алексей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт ноя 07, 2014 9:31 pm
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт май 20, 2010 6:28 am
Сообщения: 204
Откуда: г. Красноярск
Репутация: 10 [ ? ]
Машина: Toyota CarinaE
Год выпуска: 1996
Двигатель: 3SFE
Как и обещал, вкладываю распиновку панели приборов Карины и схему перепиновки на панель GAYA.
Особенности:
- У меня механическая КПП
- У меня бензиновый двигатель
- У меня рестайлинговая приборка T22 (VDO).
При других параметрах схема приборки будет другая.

Добавлено спустя 2 минуты 10 секунд:
ALEX-72 писал(а):
... а тому у кого тросик,
импульсный датчик в помощь :D

Можете подробнее про импульсные датчики? Параметры, примеры установки?


Вложения:
Комментарий к файлу: Схема перепиновки на панель GAYA
Оптитрон Gaya.xls [37.5 КБ]
Скачиваний: 164
Комментарий к файлу: Распиновка CarinaE
Распиновка КаринаЕ.xls [173 КБ]
Скачиваний: 184

_________________
Седан, 11/1996. 3SFE. Англичанка. ABS. VIN: SB153SBK10E034509. Кондиционер, Задние дисковые тормоза, 2-х диновая магнитолла
Я на drom-е: http://www.drive2.ru/r/toyota/453065/
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Сб ноя 08, 2014 12:42 am
Не в сети
Человек-улыбка
Аватара пользователя

Зарегистрирован: Ср июн 29, 2011 7:19 pm
Сообщения: 7150
Откуда: Уолфиш-Бэй.Намибия.
Репутация: 208 [ ? ]
Машина: хомяк хыр хыр
Год выпуска: 2002
Двигатель: l13a
капец
быстро повысьте репутацию человеку за труды!
Реально такой эксклюзив замутил...еще и с описанием!
:D
ну в самом деле!
Мега Мужик на форуме :dr_ink:

_________________
Выхода нет,только из гроба.Так что не нойте.....


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Сб ноя 08, 2014 1:40 pm
Не в сети
Заслуженный
Аватара пользователя

Зарегистрирован: Пт апр 30, 2010 12:41 am
Сообщения: 960
Откуда: Украина.Днепр
Репутация: 58 [ ? ]
Машина: Carina E
Год выпуска: 1993
Двигатель: 4A-FE,LB
Aludi писал(а):
Можете подробнее про импульсные датчики? Параметры, примеры установки?


Живой пример. Карина 2, 3SFE, МКПП, спидометр тосик. Точка входа троса в кпп полностью совпадает как место так и размеры с формой датчика скорости Карины Е.

Те для установки трос выбрасывается, вместо него ставится датчик скорости и протягиваются провода до приборки.

В случае не совпадения посадочных мест тросика с датчиком нужно датчик закрепить непосредственно под приборкой и срастить его с тросом.

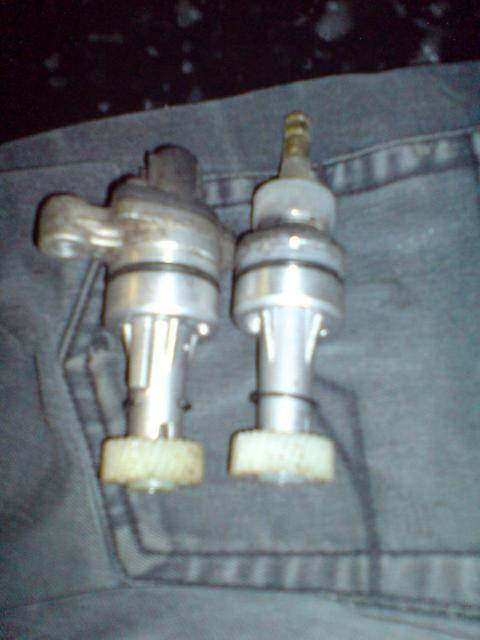

Вот на фото оба датчика, один под трос(справа) и электрический.


Вложения:
spid datchik.jpg
spid datchik.jpg [ 28.42 КБ | Просмотров: 6484 ]

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Сб ноя 08, 2014 4:00 pm
Не в сети
Летописец
Аватара пользователя

Зарегистрирован: Пн сен 30, 2013 7:47 am
Сообщения: 4186
Откуда: Тюмень
Репутация: 118 [ ? ]
Машина: Carina E Sedan
Год выпуска: 1993
Двигатель: 7A-FE STD теперь АКПП :-)
Medved
Спасибо, лучше меня все разжевал :)

_________________
Алексей.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пн ноя 10, 2014 8:03 am
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт май 20, 2010 6:28 am
Сообщения: 204
Откуда: г. Красноярск
Репутация: 10 [ ? ]
Машина: Toyota CarinaE
Год выпуска: 1996
Двигатель: 3SFE
Стрелочки раскрасил маленько...
А то белый экран пресно смотрится :)


Вложения:
IMG_20141109_212659.jpg [ 33.66 КБ | Просмотров: 6416 ]

_________________
Седан, 11/1996. 3SFE. Англичанка. ABS. VIN: SB153SBK10E034509. Кондиционер, Задние дисковые тормоза, 2-х диновая магнитолла
Я на drom-е: http://www.drive2.ru/r/toyota/453065/
Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт сен 04, 2015 7:45 am
Не в сети
Бригадир
Аватара пользователя

Зарегистрирован: Чт май 20, 2010 6:28 am
Сообщения: 204
Откуда: г. Красноярск
Репутация: 10 [ ? ]
Машина: Toyota CarinaE
Год выпуска: 1996
Двигатель: 3SFE
Привет всем :)
Продолжение :) Установил синий оптитрон: http://www.drive2.ru/l/7509984/

_________________
Седан, 11/1996. 3SFE. Англичанка. ABS. VIN: SB153SBK10E034509. Кондиционер, Задние дисковые тормоза, 2-х диновая магнитолла
Я на drom-е: http://www.drive2.ru/r/toyota/453065/


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Оптитрон на Carina E
СообщениеДобавлено: Пт сен 04, 2015 9:02 am
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Пн окт 17, 2011 9:22 pm
Сообщения: 591
Откуда: г. Ковров, Владимирская обл
Репутация: 26 [ ? ]
Машина: Toyota Carina E Сарай
Год выпуска: 1993
Двигатель: 3S-FE, Автомат
Продай белый тогда мне, м?

_________________
одна Карина 2 и 2 Карины Е


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 87 ]  На страницу 1, 2, 3, 4  След.

Часовой пояс: UTC + 3 часа [ Летнее время ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 2


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
