Решил я сделать подсветку блока ближе к базовой.

Подготовка:
Сперва я взял стандартные белые диоды 3мм (3,5В 20мА). Но по опыту знаю что лупить они будут очень сильно (из за купола линзой). Поэтому я вооружившись наждачкой стесал купол и зашкурил бока. Затем взял черный лак для ногтей и закрасил торец диода (чтобы был рассеяный боковой свет).

Разбор:
1. Подковыреваем аккуратно ножом блок стеклоподъемников (со стороны ближе к багажнику).
2. Вытягиваем его и отключаем.
3. Откручиваем 3 самореза снизу - они держат верхнюю облицовку блока и защелку.
4. Снимаем верхнюю облицовку и откручиваем еще 4 самореза - они соединяют верхнюю и нижнюю части.
5. Аккуратно разъединяем части.
6. Имеем: нижнюю часть, верхнюю часть, 5 пружин (они передают напряжение с нижней платы на платы подсветки), 8 контактных пластинок (с кнопок).
7. Водительская кнопка реализована на самой плате (рисунок) - Главное не потерять устройство автоматического опускания (пружина с пластиковым цилиндром вставленные в кнопку снизу - рисунок)

Блок заробран

Платы подсветки:
На верхней части видим кнопки и платы. Платы (3 штуки) фиксируются пластиковыми заклепками. Я из не ломал а поступил след образом:
1. взял пинцет
2. грел его над газовой плитой
3. сплющивая, вытягивал (удлинял) заклепки.
4. Затем вытащил платы и перепаял на них диоды (надо прозвонить тестером диоды на плате - узнать где плюс и так же впаять новые диоды).
5. Поставил на место платы и паяльником расплющил заклепки.

Чистка блока:
Раз уж мы разобрали блок, то надо его почистить.
1. вычистил все контакты спиртом от гари (места где есть смазка не трогать)
2. вычистил все дорожки
3. снял кнопки (с помощью иголки снял стопорную шайбу и вытащил оськи на которых держались кнопки).
4. вычистил весь мусор ватой со спиртом.
5. подправил положение диодов в колодцах под кнопками.

Сборка:
1. установил обратно кнопки (стопорную шайбу ставил пинцетом)
2. с верхней части снял кнопку блокировки стекол (она сделана так что ее иначе как снятую не засунешь) + она распадается, поэтому фото кнопки прилагаю. Снимается кнопка путем снимания верхней шляпки.
3. собрал и поставил кнопку блокировки стекол на нижнюю часть.
4. установил на нижнюю часть все пружины и контакты кнопок.
5. соединил верхнюю и нижнюю части и удерживая их закрепил саморезами.
6. присоединил верхнюю облицовку и защелку и зафиксировал саморезами.
7. подключил блок обратно и защелкнул на свое место.
8. проверил работоспособность.

Необходимые инструменты и материалы:
1. диоды 3мм
2. наждачная бумага (мелкая) или напильник
3. тестер
4. паяльник
5. пинцет
6. иголка
7. спирт
8. вата
9. фосфорная кислота (намного лучше паяется, но место спая потом обязательно протереть хорошо мокрой ватой со спиртом)

Добавлено спустя 1 минуту 9 секунд:

еще

Добавлено спустя 1 минуту 3 секунды:

еще

Добавлено спустя 1 минуту 1 секунду:

еще


Вложения:

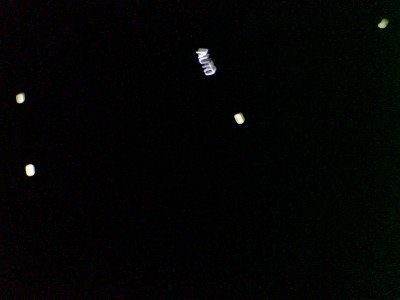

Комментарий к файлу: вид ночью
DSC01616.JPG [ 132.09 КБ | Просмотров: 6115 ]
Комментарий к файлу: вид ночью
DSC01612.JPG [ 126.34 КБ | Просмотров: 6127 ]

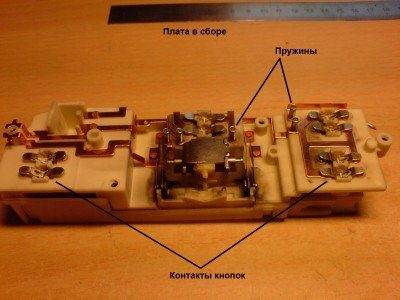

Комментарий к файлу: Установка всего на свои места перед сбором
DSC01610.JPG [ 181.79 КБ | Просмотров: 6121 ]

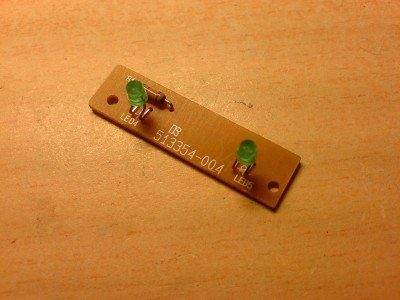

Комментарий к файлу: плата подсветки
DSC01608.JPG [ 172 КБ | Просмотров: 6098 ]

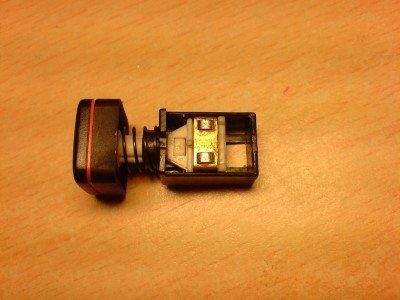

Комментарий к файлу: кнопка блокировки стекол
DSC01607.JPG [ 156.74 КБ | Просмотров: 6102 ]
Комментарий к файлу: кнопка блокировки стекол
DSC01606.JPG [ 185.72 КБ | Просмотров: 6114 ]

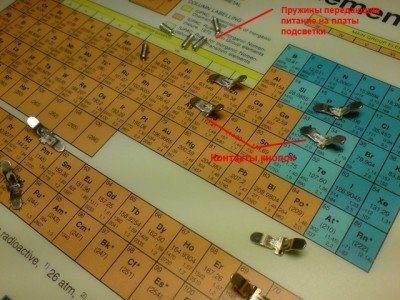

Комментарий к файлу: все составляющие
DSC01605.JPG [ 211.48 КБ | Просмотров: 6124 ]

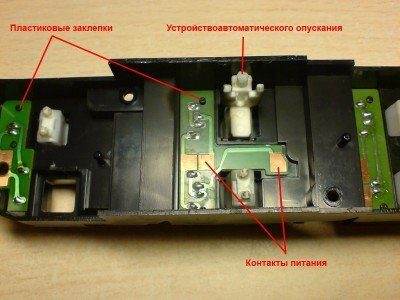

Комментарий к файлу: верхняя часть
DSC01604.JPG [ 194.89 КБ | Просмотров: 6121 ]

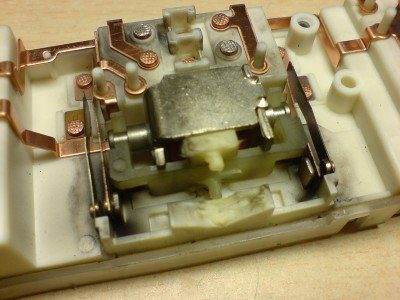

Комментарий к файлу: кнопка водителя
DSC01603.JPG [ 183.06 КБ | Просмотров: 6101 ]

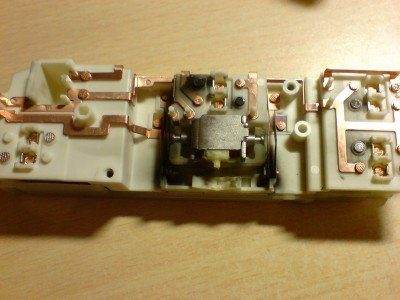

Комментарий к файлу: нижняя часть
DSC01601.JPG [ 168.93 КБ | Просмотров: 6105 ]

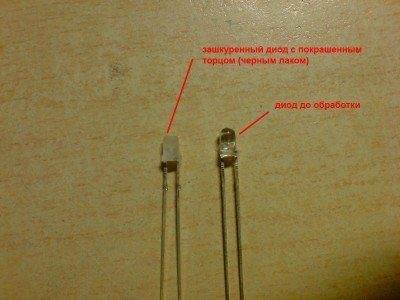

Комментарий к файлу: сравнение диодов
DSC01600.JPG [ 195.46 КБ | Просмотров: 6162 ]

_________________
_________________
Карина, 1992, 3S-FE, 2л GLI, МКПП, Японка, Фиолетовая - была
Honda Accord 2.0 executive АКПП, 2006, черная - была
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________
Хочется чего то большого и чистого....слона помыть чтоли
Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс май 31, 2009 7:16 pm
Не в сети
Инструктор
Аватара пользователя

Зарегистрирован: Пт янв 09, 2009 2:47 am
Сообщения: 371
Откуда: г.Тверь
Репутация: 3 [ ? ]
Качественно получилось, Молодец!!!
Я разобрать полностью даже не смог, не стал ломать, и поставил все обратно. У меня не получилось снять кнопки опускания стекол.

_________________
Carina E 1.8, 7A-FE,Темно-Зелёный, 1997,(England)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс май 31, 2009 9:05 pm
Не в сети
Внесен в большую энциклопедию
Аватара пользователя

Зарегистрирован: Пн апр 14, 2008 2:45 am
Сообщения: 2997
Откуда: Моск.обл. г.Юбилейный
Репутация: 85 [ ? ]
Машина: Carina-E Hatch
Год выпуска: 1997
Двигатель: 7A-FE LB
XaMillion писал(а):
разобрать полностью даже не смог

Вполне естественно. Блоки на японках и англичанках сильно отличаются. http://carina-e.ru/viewtopic.php?p=39595#39595

_________________
Что один человек сделал, - другой всегда разобрать сумеет! (кузнец из к/ф "Формула любви")
Carina-E Liftback 01/97 7A-FE(LB)


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Вс май 31, 2009 9:52 pm
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Ср окт 29, 2008 3:10 pm
Сообщения: 538
Откуда: Украина, Днепропетровск
Репутация: 18 [ ? ]
XaMillion, я разбирал и японку (эта карина) и англичанку (первая моя карина) - там надо только грубо кнопки снимать. я когда разбирал пользовался статьей которую на которую дал ссылку Vitek. если что непонятно спрашивай.

_________________
_________________
Карина, 1992, 3S-FE, 2л GLI, МКПП, Японка, Фиолетовая - была
Honda Accord 2.0 executive АКПП, 2006, черная - была
ŠKODA Superb 2012г. 1,8 TSI Elegance, 6-АКПП
______________________________________
Хочется чего то большого и чистого....слона помыть чтоли


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: Пн июн 01, 2009 6:11 am
Не в сети
На доске почета
Аватара пользователя

Зарегистрирован: Ср май 13, 2009 6:23 am
Сообщения: 1299
Откуда: Пермский край, Очер виладж
Репутация: 33 [ ? ]
вчера разбирал, у меня оказывается есть даже диоды и даже светятся но так тускло что их просто не видно... покрутил в руках и лень стало идти за пяльником... короче собрал обратно, предварительно почистив все контакты

_________________
пусто пусто


Вернуться к началу
 Профиль

СообщениеДобавлено: Вт мар 12, 2013 11:16 am
Не в сети
На доске почета
Аватара пользователя

Зарегистрирован: Ср авг 10, 2011 11:30 pm
Сообщения: 1058
Откуда: г. Бор
Репутация: 38 [ ? ]
Машина: Carina E SportsWagon;33021
Год выпуска: 1993
Двигатель: 4a-fe LB

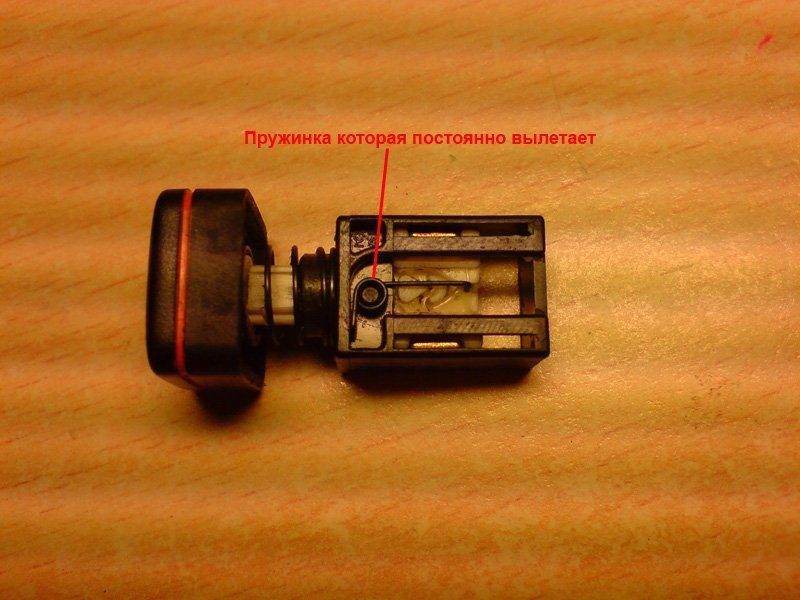

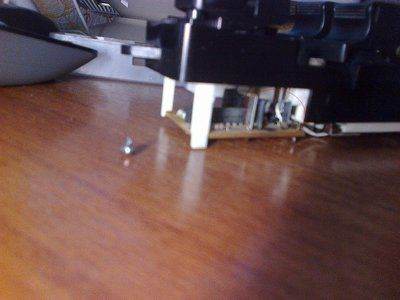

Прошу прощения, что пишу в этой теме. Может есть у кого фото или кто-то подскажет, что за металлический шарик вывалился при разборке блока стеклоподъёмников и что такое сгорело (обведено красным). Фотку нормальную не могу сделать-не могу сфокусировать.


Вложения:
2013-03-12-084.jpg [ 383.46 КБ | Просмотров: 4605 ]

_________________
Speсial Edition. Грузоперевозки. Газель.
Вернуться к началу
 Профиль

СообщениеДобавлено: Вт мар 12, 2013 11:18 am
Не в сети
Kentavr форума
Аватара пользователя

Зарегистрирован: Вт май 06, 2008 9:33 pm
Сообщения: 5774
Откуда: Москва, ЗАО, Раменки - Мытищи, МО
Репутация: 230 [ ? ]
Машина: Carina-E ST191L LIFTBACK
Год выпуска: 1997
Двигатель: 3SFE 2000CC 16-VALVE DOHC EFI
шарик, потом пружинка. это фиксатор внутри кнопки...

_________________
Олег Я на drive2.ru ГБО BRC 4-го поколения, JapanSTO - автосервис, автомагазин, TMes - авторазборка, автосервис - скажете от Олега с Форума - будет везде скидка
Вы не любите Тойоту? - Вы просто не умеете ею управлять!


Вернуться к началу
 Профиль

СообщениеДобавлено: Вт мар 12, 2013 11:26 am
Не в сети
На доске почета
Аватара пользователя

Зарегистрирован: Ср авг 10, 2011 11:30 pm
Сообщения: 1058
Откуда: г. Бор
Репутация: 38 [ ? ]
Машина: Carina E SportsWagon;33021
Год выпуска: 1993
Двигатель: 4a-fe LB

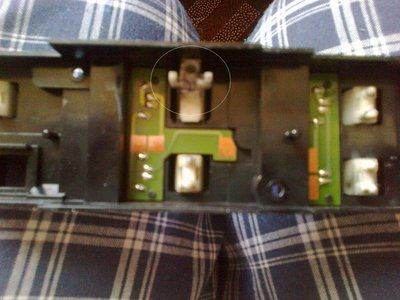

Я так понимаю отсюда?


Вложения:
2013-03-12-086.jpg [ 286.27 КБ | Просмотров: 4591 ]

_________________
Speсial Edition. Грузоперевозки. Газель.
Вернуться к началу
 Профиль

СообщениеДобавлено: Вт мар 12, 2013 1:39 pm
Не в сети
Его именем пора назвать улицу
Аватара пользователя

Зарегистрирован: Пт мар 05, 2010 1:27 pm
Сообщения: 1871
Откуда: Казахстан Кокшетау
Репутация: 77 [ ? ]
Машина: Carina E Wagon, KIA Sportage
Год выпуска: 1995
Двигатель: 4A-FE LB
Allegator писал(а):
Я так понимаю отсюда?

Здесь пластмассовый штырек с пружинкой стоят.
Металлического шарика в блоке стеклоподъемников не припомню

_________________
Carina E(JT) AT190L-DWMDKW Wagon XLi 03.1995 4A-FE(LB) C52 3j6 ФОТО
Продам: правый поворотник оригинал б/у
Новые: опоры передних амортизаторов RBI T1310F


Вернуться к началу
 Профиль

СообщениеДобавлено: Вт мар 12, 2013 4:15 pm
Не в сети
Герой былин народных
Аватара пользователя

Зарегистрирован: Чт июл 21, 2011 9:52 am
Сообщения: 3698
Откуда: Питер м.Электросила
Репутация: 64 [ ? ]
Машина: Carina-E GLi Лифтбэк
Год выпуска: 1992
Двигатель: 3SFE -> 3SGE Beams 200лс
Тут тоже ничего не смог почерпнуть?

_________________
ПРОДАМ кое какие детальки...
Фото Машины Журнальчик на Drive2


Вернуться к началу
 Профиль

СообщениеДобавлено: Чт мар 14, 2013 9:03 pm
Не в сети
На доске почета
Аватара пользователя

Зарегистрирован: Ср авг 10, 2011 11:30 pm
Сообщения: 1058
Откуда: г. Бор
Репутация: 38 [ ? ]
Машина: Carina E SportsWagon;33021
Год выпуска: 1993
Двигатель: 4a-fe LB
Rash писал(а):
Здесь пластмассовый штырек с пружинкой стоят.
Металлического шарика в блоке стеклоподъемников не припомню

Всё, разобрался. Всё работает. Шарик со своей пружинкой стоит под механизмом автоподъёма/опускания. Он его и центрует. Появилась другая проблема-не опускает и не поднимает стекло в автоматическом режиме. Подозреваю, что что-то сгорело на плате.

Добавлено спустя 2 минуты 16 секунд:
Прошу модераторов перенести весь офтоп в соответствующую тему viewtopic.php?f=4&t=1229&hilit=%D0%B0%D0%B2%D1%82%D0%BE+%D0%BF%D0%BE%D0%B4%D1%8A%D1%91%D0%BC

_________________
Speсial Edition. Грузоперевозки. Газель.


Вернуться к началу
 Профиль

СообщениеДобавлено: Чт мар 14, 2013 10:57 pm
Не в сети
Kentavr форума
Аватара пользователя

Зарегистрирован: Вт май 06, 2008 9:33 pm
Сообщения: 5774
Откуда: Москва, ЗАО, Раменки - Мытищи, МО
Репутация: 230 [ ? ]
Машина: Carina-E ST191L LIFTBACK
Год выпуска: 1997
Двигатель: 3SFE 2000CC 16-VALVE DOHC EFI
у меня только опускает в автомате...

_________________
Олег Я на drive2.ru ГБО BRC 4-го поколения, JapanSTO - автосервис, автомагазин, TMes - авторазборка, автосервис - скажете от Олега с Форума - будет везде скидка
Вы не любите Тойоту? - Вы просто не умеете ею управлять!


Вернуться к началу
 Профиль

СообщениеДобавлено: Пт мар 15, 2013 12:12 am
Не в сети
Заслуженный
Аватара пользователя

Зарегистрирован: Пт апр 30, 2010 12:41 am
Сообщения: 932
Откуда: Украина.Днепр
Репутация: 56 [ ? ]
Машина: Carina E
Год выпуска: 1993
Двигатель: 4A-FE,LB
Kentavr писал(а):
у меня только опускает в автомате...

Эта функция у нас в штате, для авто подъема на японках не хватает на плате одного диода - устанавливаеш и она появляется. Отверстия и маркировка имеется, подходит любой диод на 1А.

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.


Вернуться к началу
 Профиль

СообщениеДобавлено: Пт мар 15, 2013 8:01 am
Не в сети
На доске почета
Аватара пользователя

Зарегистрирован: Ср авг 10, 2011 11:30 pm
Сообщения: 1058
Откуда: г. Бор
Репутация: 38 [ ? ]
Машина: Carina E SportsWagon;33021
Год выпуска: 1993
Двигатель: 4a-fe LB
Я и диод впаял и кнопочку подрезал. Всё работало до недавнего времени.

_________________
Speсial Edition. Грузоперевозки. Газель.


Вернуться к началу
 Профиль

СообщениеДобавлено: Пт мар 15, 2013 10:21 am
Не в сети
Kentavr форума
Аватара пользователя

Зарегистрирован: Вт май 06, 2008 9:33 pm
Сообщения: 5774
Откуда: Москва, ЗАО, Раменки - Мытищи, МО
Репутация: 230 [ ? ]
Машина: Carina-E ST191L LIFTBACK
Год выпуска: 1997
Двигатель: 3SFE 2000CC 16-VALVE DOHC EFI
Благодаря отсутствия этой функции сне поставили другую - при постановке на охрану опущенные стекла поднимаются сами... А у жены на Королле, где опускание-поднимание на автомате, такую функцию сделать не получается.

_________________
Олег Я на drive2.ru ГБО BRC 4-го поколения, JapanSTO - автосервис, автомагазин, TMes - авторазборка, автосервис - скажете от Олега с Форума - будет везде скидка
Вы не любите Тойоту? - Вы просто не умеете ею управлять!


Вернуться к началу
 Профиль

СообщениеДобавлено: Вс май 10, 2015 4:29 am
Не в сети
Контролер
Аватара пользователя

Зарегистрирован: Ср май 07, 2014 1:18 pm
Сообщения: 737
Репутация: −7 [ ? ]
Машина: Toyota Carina E
Год выпуска: 1993
Двигатель: 4A-FE LB
Ребята, а есть у кого-нибудь эта пружинка? Хочу кнопку отремонтировать, бывший хозяин потерял пружинку.


_________________
Toyota Carina E AT190 1995 4A-FE LB MT седан


Вернуться к началу
 Профиль

Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 16 ]

Часовой пояс: UTC + 3 часа [ Летнее время ]


Кто сейчас на конференции

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 1


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Powered by phpBB® Forum Software © phpBB Group
Русская поддержка phpBB
