Toyota Carina E

Проштудировал много тем и решений по переделке освещения на диодное добавил своих мыслей и решений и вот что из этого вышло.

Добавлено спустя 2 минуты 56 секунд:

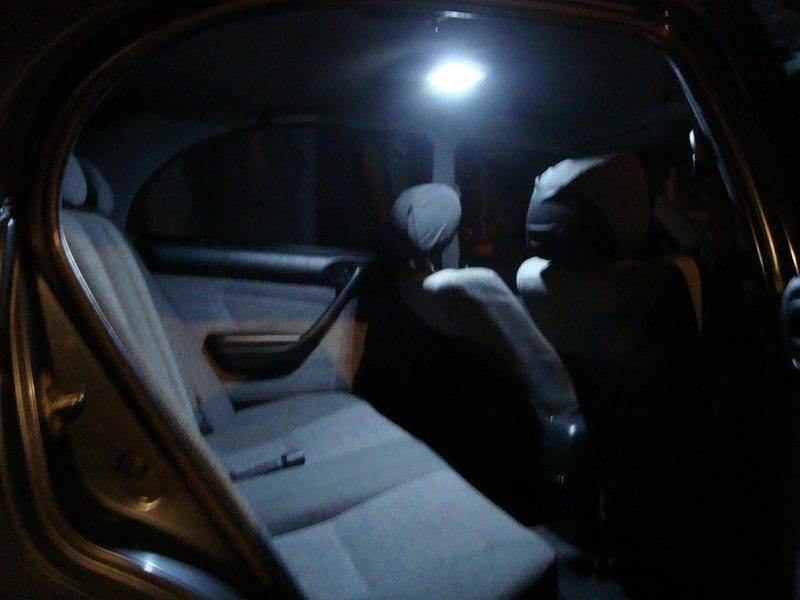

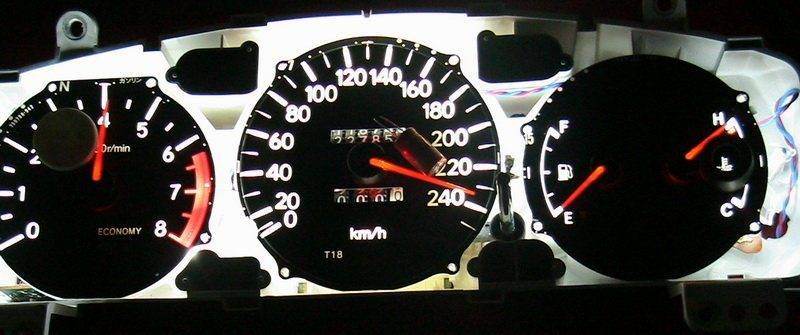

Приборка методом простой замены ламп и салон

Добавлено спустя 2 минуты 37 секунд:

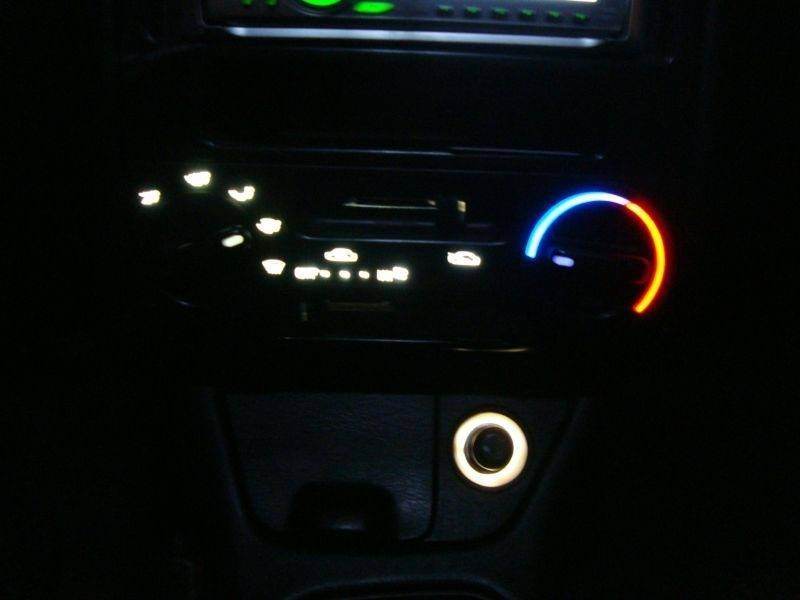

Печка и конечно супер приборка.

Добавлено спустя 1 минуту 47 секунд:

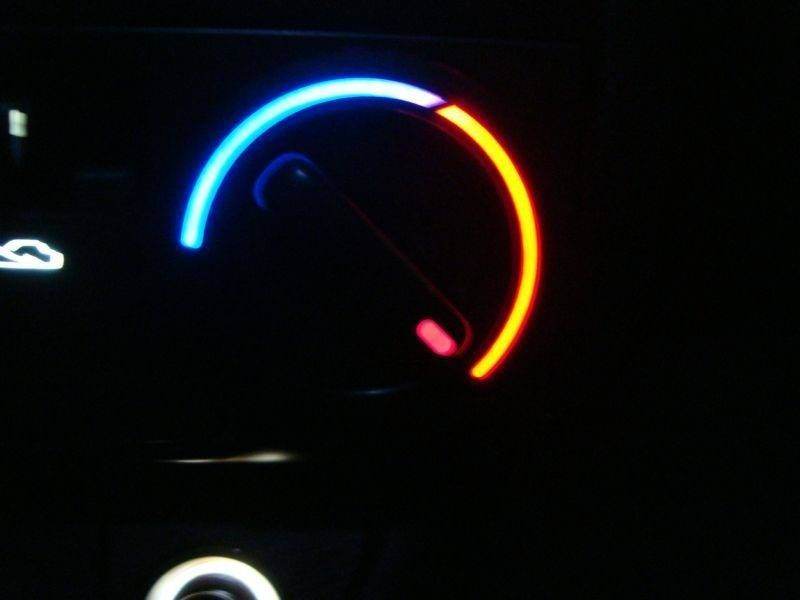

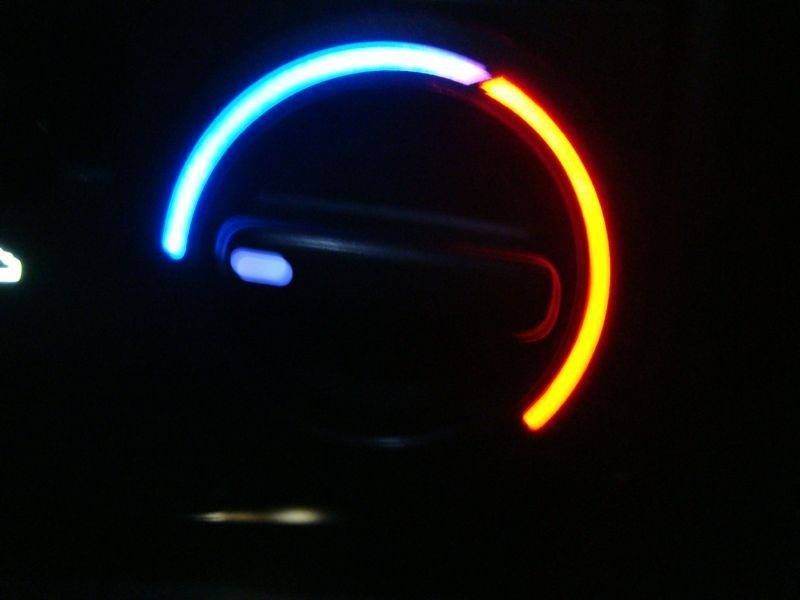

У печки есть хитрость регулятор температуры меняет цвет в зависимости от местоположения

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.

Отлично получилось! Технологию в студию

_________________
Была: Toyota Carina E; 92г.в.; 4A-FE LB; GLi; Liftback; баклажан
Трезвый пьяному не товарищ, а средство передвижения!

неплохо так, особенно тема с регулятором печки!

_________________
Модель CARINA (JPP)SEDAT190,CT190,ST191 Двигатель - 5AFE 1500CC 16-VALVE
Дата выпуска - 1992.10
Тип КПП - MANUAL TRANSMISSION
Расположение руля - LEFT-HAND DRIVE VEHICLES
Код цвета кузова - 742
Кузов - SEDAN

Технология - лазерно утюжная.Полосатый, за что ему отдельное спасибо уже выкладывал несколько фоток моих девайсов в разных темах и помоему не только полосатый.

Секрет печки в цвете диодов - базовые белые + синие + красные в секторе температуры.Есть разработки на 3х кристальных и на 1х кристальных, в серию пошли однокристальные (пока на Украине только у меня печка собрана на 3х кристалах).
Производство пооставлено на поток - серийно кустарное

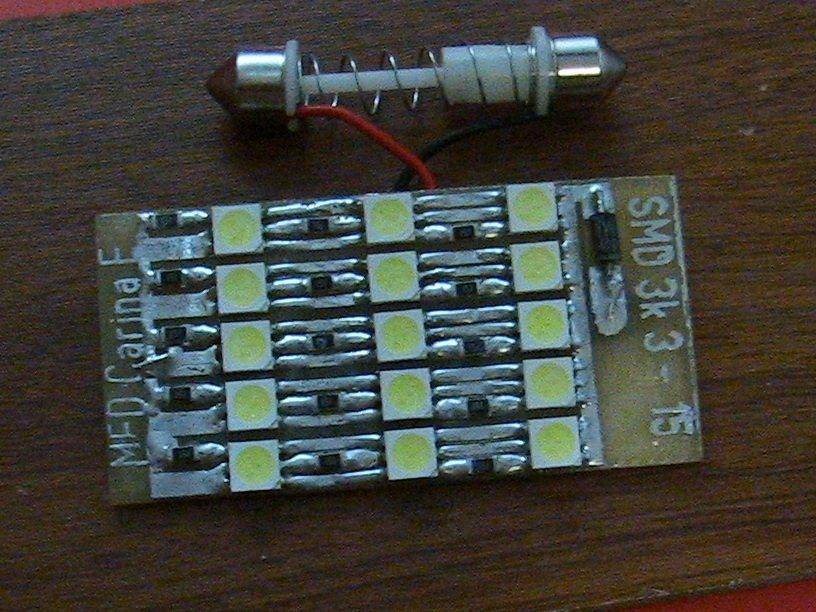

Кстати Полосатый самый крутой по салонному освещению ,я ему сделал центральный плафон по максимуму - на 24 3х кристальных корпуса(диода).

Добавлено спустя 4 минуты 25 секунд:

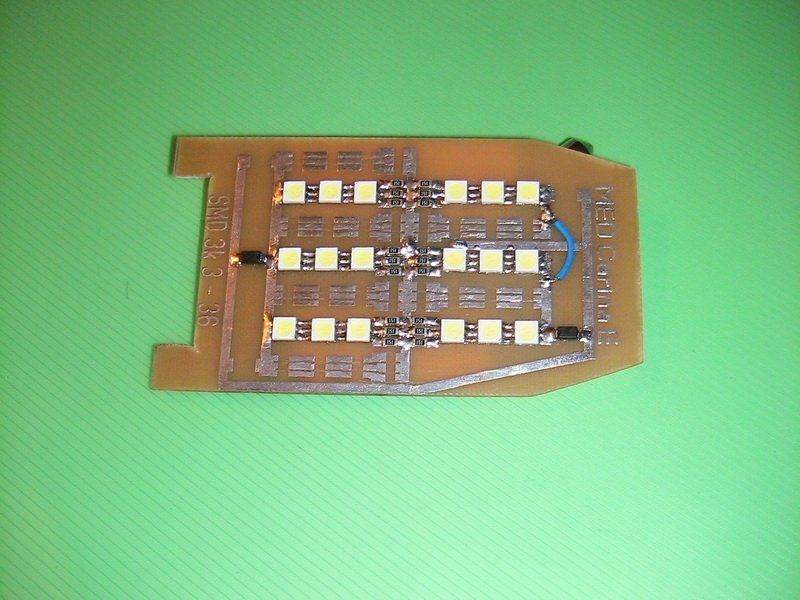

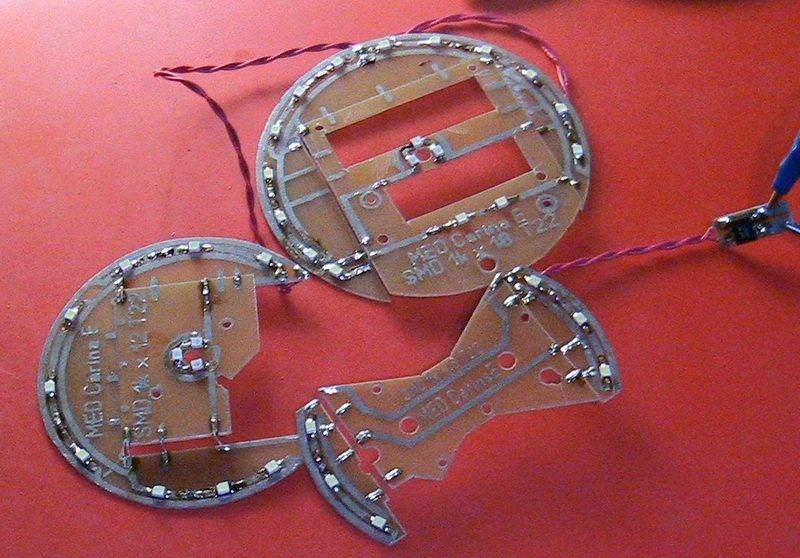

Также печка,штурманский плафон и комплект плат для супер приборки.

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.

Вы меня достала уже моя приборка...на печке вообще освещение пропало. Очень охото сделать что нибудь похожее , на то что у автора. Но т.к. в электрике вообще не секу , баюсь что нибудь испоганить

_________________
Toyota Carine E, 1994, 3S-FE, 2.0 ,133 л/с, Седан, Японка. VIN: JT153STK100026760

Замени лампочки.

_________________
Была Carina E 1993 г.в., седан, 4A-FE Денсо СТД, МКПП, англичанка

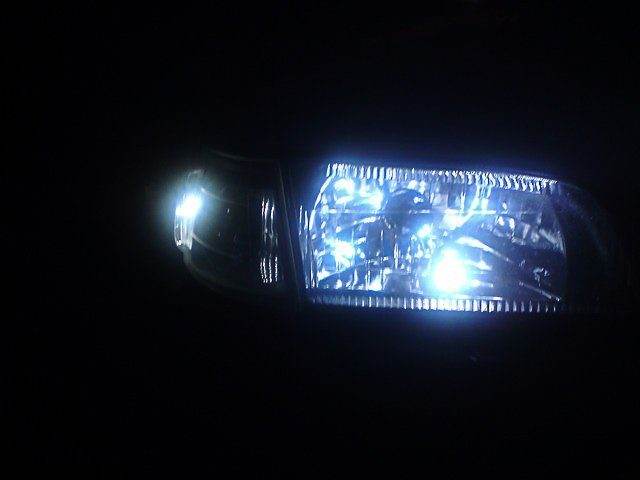

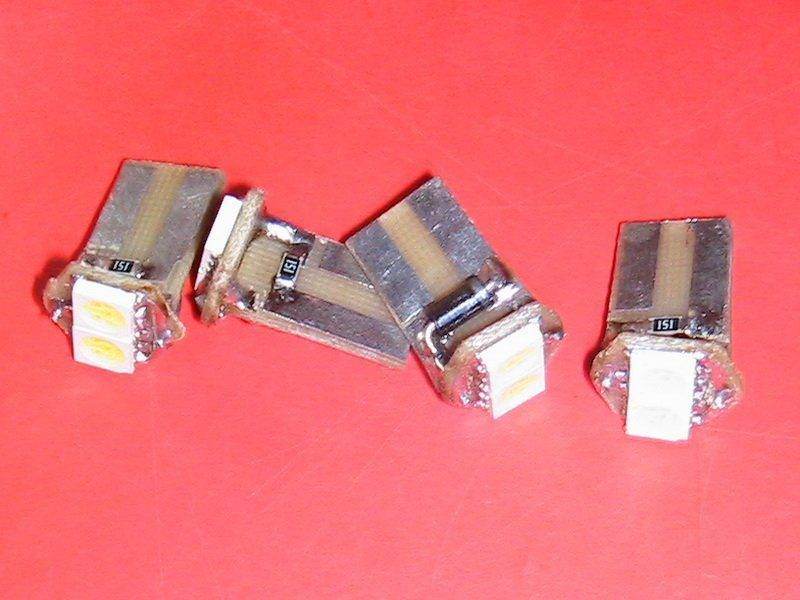

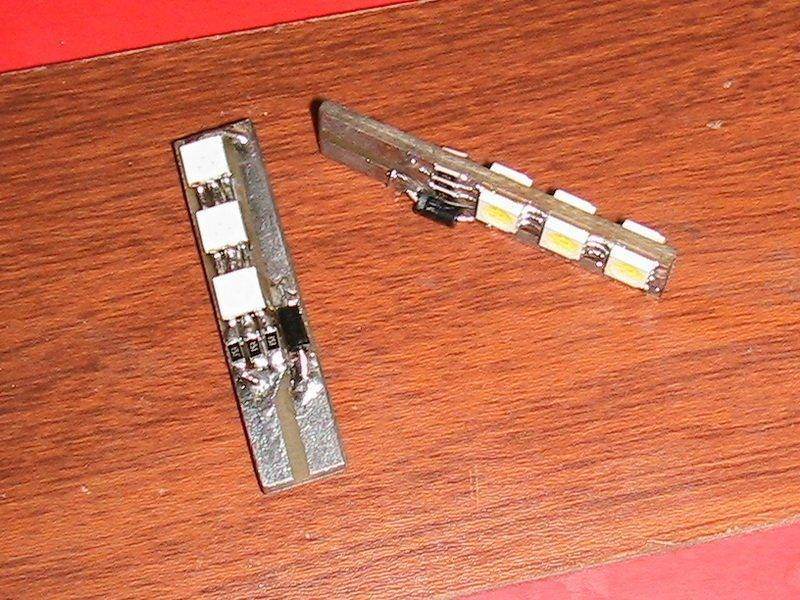

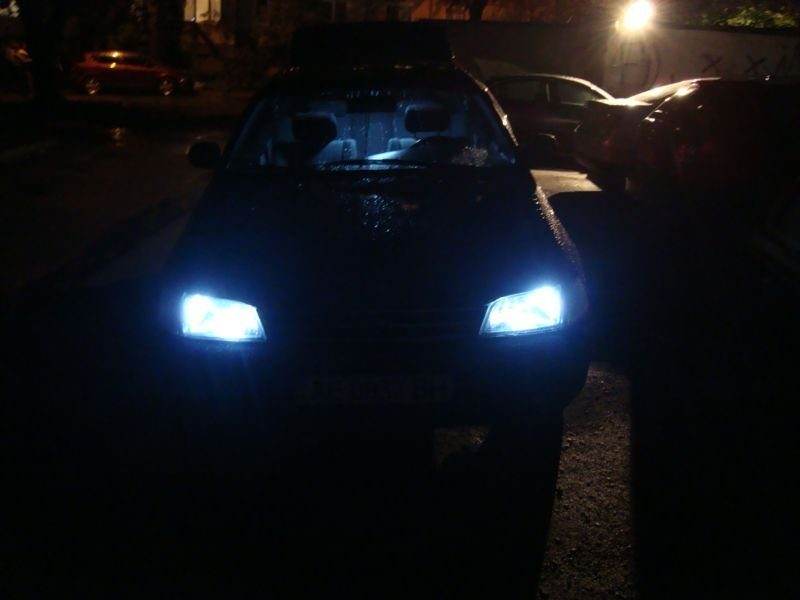

Ну и наконец габариты и лампы Т10 для приборки и подсветки заднего номера.

Добавлено спустя 13 минут 29 секунд:

Братцы тема в основном для ознакомления и для раззадоривания электронщиков Переслать на Украину монетки проблем не составляет, а вот переслать готовые изделия может оказатся весьма круто по деньгам.В подписи есть ссылочка на мою продукцию на Украине(регистрироватся для просмотра не нужно).Если что то интересно спрашивайте.

PS:Идет поиск нормативного канала для пересылки готовых изделий в Россию адекватных по деньгам.

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.

Платы бы в формате Sprint Layout

_________________
Андрей Была Toyota Carina E Flash

А цена вопроса на такой комплект - приборка, борода, освещение под лифт... а передавать можно с проводниками... мне так из киева пересылают.

_________________
Олег Я на drive2.ru ГБО BRC 4-го поколения
Вы не любите Тойоту? - Вы просто не умеете ею управлять!

Там же рисовать 15 минут всего.

Добавлено спустя 15 минут 25 секунд:

Лампы в приборку и не только - Т10 - 3.1уе\шт
Плафон центральный(люк) - 18 3хSMD - 16,8уе
Плафон центральный(без люка) - 18 3хSMD - 12,5уе
Плафон штурманский(люк) - 12 3хSMD - 8,75уе(18 3хSMD - 12,5уе)
Плафон задний(лифтбек,вагон) - 12 3хSMD - 8,1уе(15 3хSMD - 10уе)
Плата подсветки печки - 15 1хSMD - 12,5уе(15 3хSMD - 15уе)
Т10 Габариты - 6 3хSMD - 5уе(3 3хSMD - 2,5уе)
Подсветка прикуривателя - 6 1хSMD - 3,1уе
Подсветка бардачка - 3 1хSMD - 2уе
Посветка приборки супер яркая - комплект - 35уе( Т22VDO,Т18 )

Размеры и количество светильников не зависят от кузова а зависят от комплектации авто - с люком или без.

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.

Согласен. Интересуют размеры и отверстия. Ну да ладно, бизнес есть бизнес.

_________________
Андрей Была Toyota Carina E Flash

Приборки Т18 и Т22 отличаются по конструкции приборов и стрелок.
Ф спидометра 106мм,тахометра 94мм. Плата печки как оказалось нарисованная по размеру световода японки на англичанку становится плохо и пришлось делать универсальную из двух частей.

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.

Медвед ! А можеш выложить сюда образцы схем для утюженья чтоб перенести на плату , образцы всех плат что ты делал , (центральный плафон, кругляшки для приборки, плата для печки) ? И подписать там для англичанки например и для японки , что бы распечатать этот твой рисунок например платы для печки , перенести утюгом на плату , вытравить , облудить , вырезать по контуру , впаять диоды . Я бы потом создал отдельно тему для творчества , где всё бы в видео отчетах изложил что и как делать.

_________________
Сarina E 1995 4A-FE не LB МКПП зеленый седан с ГБО
Ася 395650358 , Artem23@bk.ru , 89209131550
ВИДЕООТЧЕТЫ

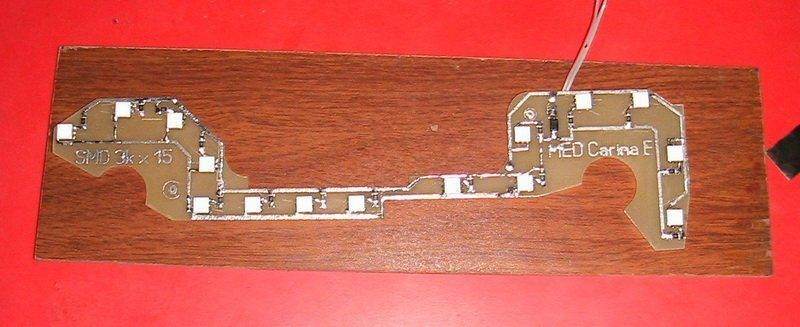

Начнем с печки ,плата универсальная проверена на англичанках и японках. Самая тонкая часть заменена проволочными перемычками для упрощения установки и разницы в габаритных размерах между японками и англичанками. Диоды на плате собраны в цепочки по 3шт+резистор ,резистор SMD расчитывать под ток 20ма соответственно цвету и ТТХ устанавливаемых диодов. Я ставил 3528 - для белых и синих 220-390ом ,для красных 420-610ом(завышал специально чтоб уменьшить яркость).От цепочек в 4ре диода отказался полностью - слишком сильно реагируют на перепад напряжения в бортовой сети.

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.

Вот пошло дело ! Так то мне хочется сделать подсветку приборной панели , подсветку печки сделал без платы , я обычные светодиоды вплавил в оргстекло что служит световодом в панели печки , и потом эти диоды соединил проводами , и впаял сопротивление , что бы не так ярко светило . А кстати , чертеж когда выложишь медвед , можно указать габариты еще в мм , что бы чертеж распечатаный сверить с образцовым размером , так как некоторые программы при распечатке на принтере могут изменить масштаб , и отпечаток будет не в масштабе 1к1 , а например 1к1.2 .

_________________
Сarina E 1995 4A-FE не LB МКПП зеленый седан с ГБО
Ася 395650358 , Artem23@bk.ru , 89209131550
ВИДЕООТЧЕТЫ

если кто у нас наладит производство или найдется способ доставки из Украины - с удовольствием взял бы полный комплект

_________________
Mazda 6 1.8 2006 black sedan
CarinaE 7AFE LB XLi 1996 sedan england - ПРОДАНА
была Нива 1987года выпуска
продаюзадние тормозные цилиндры, заглушки птф

Medved
Бизнесу помехи не будет, а так тебе плюс в репу! Ждём приборку!
Artem23
Платы нарисованные в Sprint-Layout всегда в масштабе 1:1. Просто печатаешь на принтере - получаешь полный размер.

_________________
Андрей Была Toyota Carina E Flash

Мужики, а зачем все это?????????????? Ну поясните тупому!!!!!!!!!!!!!!!!!!
Двадцатник в шумку,полтос в ГТИ-шный движок, десятку в фонарики..... Может сразу Лексус купить,а? Или процесс важнее чем результат?

_________________
Cаrine-E , GLI, 1.6 LB, Хэтчбэк.1995 г.в.-была.
Опель Зафира 1.8 автомат- есть, и пока будет

Миха
Лексус неполучицо!
Ну а зачем люди тазы тюнингуют всяко разно, кто во что горазд?
Отчего сразу не покупают иномарку? Вот и ответ...
В конце концов, зачем люди те же мерседесы "шаманят"? Наверно не от недостатка средств, правда?! Так что "улучшайзингу" подвержены абсолютно все, независимо от материального благополучия!

_________________
просто Дитрих...))) Идиоты утомляют. А политкорректные ещё хуже. ☠

Хобби редко бывает прибыльным занятием. А доточить напильником под себя - это святое.

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

Миха
В самом деле не пойму тюнингистов ТАЗов. Ко мне время от времени приезжает что-нибудь прилепить один любитель 14го ТАЗика. Денег которые он в него вбил хватило-бы на нормальную машину - фанатизьм видимо....Этого не объяснить экономически..... Соглашусь с Mouflon желание поработать напильником выше простых рациональных понятий

_________________
Саня.
Осень. Доживем-ли, долетим-ли до ответа, что-же будет с РОДИНОЙ и с нами (с Юрий Шевчук ДДТ)

Золотые слова!

_________________
Андрей Была Toyota Carina E Flash

Artem23 поскольку у тебя англичанка выкладываю Т22VDO сброс суточного одометра в низу спидометра.

Линии разрезов помечены ,более точно станет понятно только после разборки приборки,для максимальной равномерности подсветки нужно опускать внешее кольцо как можно ниже от свето рассеивателя но учитывать механизмы приборов я опускал на 4мм ориентировался по спидометру.Резисторы такие же как и на печке, на заменитель цоколя Т10 ставится любой SMDдиодный мост на ток 1а он спасает от переполюсовок и избавляет от необходимости искать правильное положение.

Только учтите яркость бешенная и нужно срочно переделывать штатный регулятор яркости или тонировать стекло приборки.

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.

как снять приборку где печка? я тоже хотел так сделать....а снять неполучается(

_________________

Toyota Carina E - 94г,1.6 4А (хэтчбек), МКПП,цв.: Бордовый
http://www.drive2.ru/cars/toyota/carina ... 00bsaibot/

DJoNu
приборку, где сами регуляторы или центральную консоль?
если консоль, то просто аккуратно поддеть с нижнего левого угла.
там, где регуляторы - необходимо открутить 2 винта снизу и снять тросы, иначе они не дадут снять её.
