итак, уважаемые каринолюбители, Вашему вниманию предоставляю фотоотчет по модернизации кнопочки ПТФ от чери тиго.
Вот полезная ссылка по подключению ПТФ: http://carinae.denser.ru/forum/viewtopic.php?f=10&t=1331
Кнопочка стоит порядка 200 деревянных. Вот она: http://www.exist.ru/price.aspx?pcode=T11-3732070
Нам понадобится изменить схему кнопки и сменить оранжевые светодиоды (в стоке кнопки) на "наши" зелененькие.
Внутри в кнопке перегородка есть - это и требует применения 2 светодиодов для равномерного свечения.
Что понадобится нам: применения 1) 2 светодиода 3 мм зелененьких
2) 2 сопротивления 0,125-0,25 Вт по 22 кОма, можно больше/меньше - яркость свечения напрямую зависит от них.
| Вложения: |
|
Комментарий к файлу: схема кнопки в стоке кнопка.jpg [ 15.19 КБ | Просмотров: 6223 ] |
|
Комментарий к файлу: вот к такой схеме приводим её кнопка_изм.jpg [ 14.3 КБ | Просмотров: 6223 ] |
|
1.JPG [ 104.76 КБ | Просмотров: 6223 ] |
|
Комментарий к файлу: спиливаем линзы светодиодов, превращая их в рассеивающие 2.JPG [ 185.19 КБ | Просмотров: 6223 ] |
|
Комментарий к файлу: сама кнопочка в стоке 3.JPG [ 130.08 КБ | Просмотров: 6223 ] |
|
Комментарий к файлу: варварско режем дорожку до видимого разрыва 4.JPG [ 269.1 КБ | Просмотров: 6223 ] |
|
Комментарий к файлу: плюсы/минусы, впаиваем светодиоды, соблюдая полярность! 5.JPG [ 304.95 КБ | Просмотров: 6223 ] |
|
Комментарий к файлу: впаиваем перемычки Х1 и Х2 6.JPG [ 120.65 КБ | Просмотров: 6223 ] |
|
Комментарий к файлу: тут Х1 надо впаять на плату, зачистив ножом лак до меди 6_1.jpg [ 137.18 КБ | Просмотров: 6223 ] |
|
Комментарий к файлу: тест 7.JPG [ 98.26 КБ | Просмотров: 6223 ] |
|

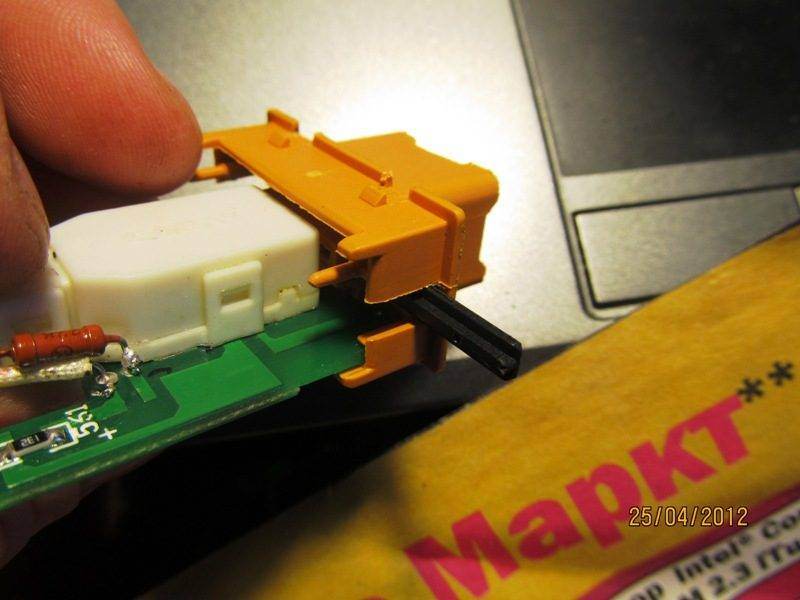

Комментарий к файлу: эта черная направляющая позволяет снять оранжевую "шляпу" 8.JPG [ 106.66 КБ | Просмотров: 6200 ] |
|
9.JPG [ 136.98 КБ | Просмотров: 6200 ] |
|
Комментарий к файлу: в деле так 10.JPG [ 31.29 КБ | Просмотров: 6200 ] |
Комментарий к файлу: фишка под кнопку ПТФ
фишка_мама.jpg [25.3 КБ]
Скачиваний: 1936 |
|
Комментарий к файлу: соединаяем так: 1)контакты 7-8 фишки ПТФ с контактами 1-2 кнопки, без разницы как. 2) 2 контакт фишки на 3 контакт кнопки ПТФ 3) 3 контакт фишки на 5 контакт кнопки ПТФ. 11.JPG [ 130.95 КБ | Просмотров: 6200 ] |
|
12.JPG [ 104.97 КБ | Просмотров: 6200 ] |
|
13.JPG [ 105.98 КБ | Просмотров: 6200 ] |
|
14.JPG [ 168.09 КБ | Просмотров: 6200 ] |
|
Комментарий к файлу: в деле) 15.JPG [ 134.91 КБ | Просмотров: 6200 ] |
