нее, гену больше снимать не буду, буду ездить пока не встану, а потом у жены просто выбора не будет.
да и еще, лампочки то загораются, то нет, и газовать не обязательно, поработает и пропадают.
а я сам гену убить не мог? недавно поставил попогрейку и ПТФ через реле.

_________________
была Toyota carina e hatch
год 1994
двиг.-4А-FE не LB
Цвет-Черный, тонированная вся,
мощ.107л.с АКПП, Англичанка,
была Corolla e12 2006 АКПП двиг 3ZZ 1,6л 110л.с. Темно зеленый
Lancer IX 2005 1,6 АКПП серебрист металлик.

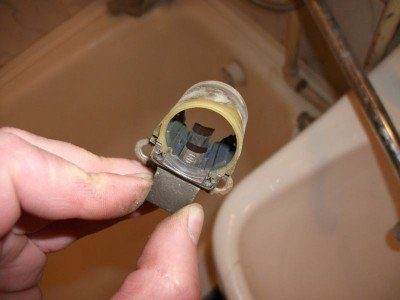

начало здесь http://carina-e.ru/viewtopic.php?t=4932 ... &start=225 Решил я все таки еще раз снять генератор и уж прозвонить все диоды. Знаете как говорят "пока гром не грянет-мужик не перекрестится" тока наверно эта поговорка не про мужика, а про бабу. Той зимой тек у меня радиатор и помпа свистела, поехал с женой в -20 по делам вечером и антифриз весь вытек, померзла жена минут 30 и сразу нашлись деньги и на помпу и на радиатор, на свечи, масло, фильтр, ВВ провода, крышку трамблера, датчик ОЖ, хотя до этого говорила денег НЕТ . Вот и сейчас опять жаба душить начинает, но мерзнуть в мороз опять не хочится, поэтому будем искать причину. Щеточный узел подизношен ( см фото) его отдельно можно заказать?

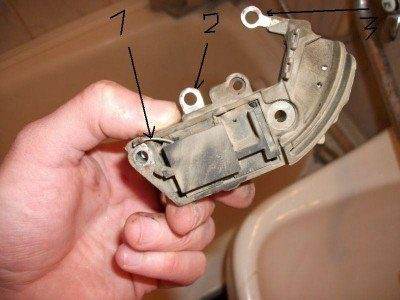

на фото 240 между 1, 2, 3 нет контакта ( не звонится) так должно быть?

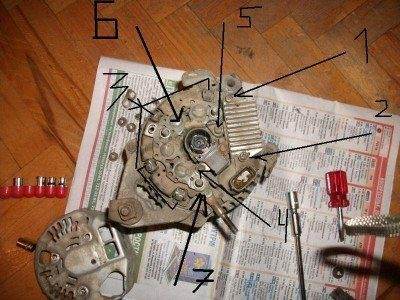

под №6 диоды которые нужно прозвонить? Если я чутка лак зачищу сверху и прозвоню, а после прозвонки покрою ЛАКЦАПОНОМ нормально будет? Снял штуку под №7 и прозвонил между собой все контакты под №3 (на генераторе), между собой в любом порядке они звонятся.

_________________
была Toyota carina e hatch
год 1994
двиг.-4А-FE не LB
Цвет-Черный, тонированная вся,
мощ.107л.с АКПП, Англичанка,
была Corolla e12 2006 АКПП двиг 3ZZ 1,6л 110л.с. Темно зеленый
Lancer IX 2005 1,6 АКПП серебрист металлик.

уважаемые модераторы, прошу вас все посты в этой теме созданные мной про генератор перенести вот в эту тему, http://carina-e.ru/viewtopic.php?p=165922#165922 дабы не засорять эту.

_________________
была Toyota carina e hatch
год 1994
двиг.-4А-FE не LB
Цвет-Черный, тонированная вся,
мощ.107л.с АКПП, Англичанка,
была Corolla e12 2006 АКПП двиг 3ZZ 1,6л 110л.с. Темно зеленый
Lancer IX 2005 1,6 АКПП серебрист металлик.

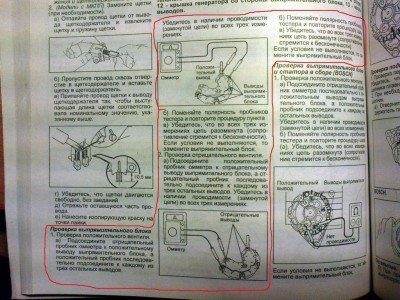

А ты азартен, Парамоша! "на генераторе" - я так понимаю, речь идёт о выводах статорной обмотки, оставшейся в корпусе после снятия всей навески? Между собой они и должны звониться, но при этом НЕ должны звониться на корпус. Они, но чистить лак сверху не надо. Чистить при необходимости надо их выводы с другой стороны: на фото 250 точки под №2. Вообще-то цапонлаком Фоты "подковы" маловаты, всё в серый цвет сливается. Можешь выложить 1024Х768? Не могу разглядеть толком, как там пластины с диодами расположены, и как их правильно звонить. Вот, глянь кусок букваря, может, с подковой живьём разберёшься.

_________________
Что один человек сделал, - другой всегда разобрать сумеет! (кузнец из к/ф "Формула любви")
Carina-E Liftback 01/97 7A-FE(LB)

Была похожая проблема периодически загоралась лампочка абс. потом при замере напруги между +и -(клемы не снимались) на холостых норма, а при нагрузке увеличивалось (чем больше газ то и 15,3 и 16) лечение в реле(шоколадка,таблетка может ещё как то называют). Возможно причина в реле.

_________________
Carina E 1,6 GLi 4a-fe 1994 г.

фото еще раз сделать не могу т.к. Гена на машине, я в фотике посмотрю, должны остаться.

Добавлено спустя 20 минут 34 секунды:

За

Только что завел, лампочки горят, газовал до 3т оборотов, результата нет, все равно горят, поднял капот, и подергал самую толстую гофру с проводами которая к блоку предохранителей идет, лампочки потухли.

_________________
была Toyota carina e hatch
год 1994
двиг.-4А-FE не LB
Цвет-Черный, тонированная вся,
мощ.107л.с АКПП, Англичанка,
была Corolla e12 2006 АКПП двиг 3ZZ 1,6л 110л.с. Темно зеленый
Lancer IX 2005 1,6 АКПП серебрист металлик.

опять такая же трабла, лампочки горят постоянно и не реагируют на газ ника, жена сидела в машине и смотрела, поднял капот, пошевелил эту гофру и они тут же погасли, мож действительно проводка? где искать и что звонить? Грешу на нее т.к. пред этим случаем со стартером ни каких лампочек не горело, а в процессе снятия и установки стартера эта гофра отодвигалась неоднократно.

_________________
была Toyota carina e hatch
год 1994
двиг.-4А-FE не LB
Цвет-Черный, тонированная вся,
мощ.107л.с АКПП, Англичанка,
была Corolla e12 2006 АКПП двиг 3ZZ 1,6л 110л.с. Темно зеленый
Lancer IX 2005 1,6 АКПП серебрист металлик.

Lex@84
у меня была обратноая проблема они не загорались пошевелишь их они загораються, а щас порой лампочка масла не загораеться если движка холодная а как прогреется то загораеться только в путь.

_________________
Теперь Pontiac Vibe 2004 г. 1ZZ-FE америкосовский яп
Была Carina E 1992 г.в. 4A-FE LB, ЯПОНОМАМА liftback пробег 428К
Что? Кому? Чего? Помочь! Я не прочь...
Познал переборку ГБЦ,ГУР, перебрал ходовую, тормоза, за совет полезный "+" в репутацию

Начинается. Точнее, возвращается на круги своя...

_________________
Не надо верить всякой херне, которая у меня над аватаркой написана.

что смотреть и куда лезть? от какого предохранителя плясать и что звонить? Помоги
к стати газовал под 4000 оборотов, лампочкам до фонаря, как горели так и горят, а гофру пошевелишь, тухнут.

_________________
была Toyota carina e hatch
год 1994
двиг.-4А-FE не LB
Цвет-Черный, тонированная вся,
мощ.107л.с АКПП, Англичанка,
была Corolla e12 2006 АКПП двиг 3ZZ 1,6л 110л.с. Темно зеленый
Lancer IX 2005 1,6 АКПП серебрист металлик.

Смотреть в мануале схему цепи заряда. Особое внимание обратить на три тонких провода, которые выходят из генератора (из разъёма).

_________________
Не надо верить всякой херне, которая у меня над аватаркой написана.

Lex@84
эти три провода легко прозвонить, 2 из них на аккумулятор и 3-й на лампочку в панели через предохранитель в салоне.

_________________
Теперь Pontiac Vibe 2004 г. 1ZZ-FE америкосовский яп
Была Carina E 1992 г.в. 4A-FE LB, ЯПОНОМАМА liftback пробег 428К
Что? Кому? Чего? Помочь! Я не прочь...
Познал переборку ГБЦ,ГУР, перебрал ходовую, тормоза, за совет полезный "+" в репутацию

а я вот только купил себе 2 подшипника диодный мост и регулятор напряжения ! на денсовский. скоро ковырять буду )))

_________________
4A-FE denso не ЛБ!!! Автомеханик в Фольксвагене www.nemauto.ru

В начале порекомендую успокоиться.
Далее немного теории. Если на приборной панели горят 2 лампы - аккумулятор и тормозная система - то это означает только одно - нет зарядки аккумулятора, т.е. другими словами выходное напряжение генератора ниже нормы. Происходит это в тех случаях, когда генератор вообще ничего не выдает, у тебя это не так. Мотор продолжает работать при снятом минусе с аккумулятора - так?. Так. За включение ламп на приборке отвечает электронный ключ, который находится в интегральном регуляторе напряжения, который находится, как я понял из твоих фоток, внутри гены.(точь в точь как в моем ).
Далее ты пишешь, что достаточно пошевелить гофру и лампы гаснут - всё ясно. Электрики это явление называют "соплями".
Следует проверить надежность контактов в разъеме на генераторе, в особенности контакт L и IG. L-1 ножка в разъеме, IG - 2. И соответственно целостность проводов, по указанным контактам.
Проверять можно тестером прямо на заведенном двигателе. Тонкую иголку, или проволоку вставляешь в разъем, вдоль проводника, чуть чуть шевеля иголкой, так, что бы она не порвала уплотняющую резинку вокруг провода и корпусом разъема. Другими словами, не нужно даже прокалывать изоляцию. Достаточно вставить иголку вдоль провода до упора в контакт. И дальше, вкл зажигание проверяем на 1 контакте должно быть 0в или около 0, на 2 и на 3 должно быть напряжение бортовой сети, т.е. при не заведенном двигателе 12,6в. При работающем на ХХ оборотах на 2 и 3 должно быть 13,8...14,2 в. а на 1 должно появиться бортовое напряжение, т.е. 13,8...14в.
Если в этом случае лампы продолжают гореть - значит на 1 к. будет 0в. а на 2 и 3 контактах какая-то другая картина. Короче нужно проверять и делать выводы на месте.

_________________
ВАЗ 2106 - 4года,
Corolla 1990 1,3i EE90 - 4 года,
Carina E Wagon(GLi), 1994 1,6 4A-FE LB -8 лет,
Corolla (E12) Wagon 2005, 1,6 VVTi

сегодня заменил диодный мост регулятор напряжения 2 подшипника и перепаял щетки подобрал с отечественного тазика ! проблема с просадкой напряжения решилась

_________________
4A-FE denso не ЛБ!!! Автомеханик в Фольксвагене www.nemauto.ru

Игорек, фотоотчет есть?

_________________
Артём, Carina E'97 1,8 7A-FE LB вишневый седан

к сожалению нет так как делал все на скоряк на работе!!!

_________________
4A-FE denso не ЛБ!!! Автомеханик в Фольксвагене www.nemauto.ru

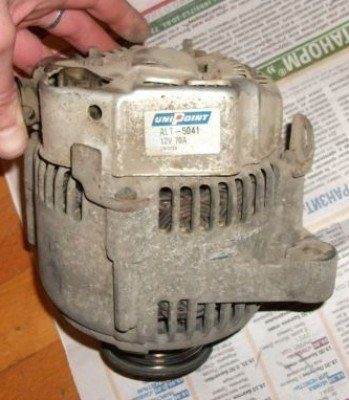

спасибо за подсказки, дело было в плохом контакте, когда менял стартер скидывал толстую гофру с проводами и блок с предохранителями, сегодня скинул заново блок, отсоединил и почистил все разьемы с внутренней его стороны и лампочки погасли . Как видно на фото (стр 1) щетки изрядно подизношены, хотелось бы их заменить, не дадите ссылочку на щеточную группу моего гены, фото прилогаю на нем шильдик с маркой, заранее благодарен.

Добавлено спустя 1 минуту 33 секунды:

фото

фото

_________________
была Toyota carina e hatch
год 1994
двиг.-4А-FE не LB
Цвет-Черный, тонированная вся,
мощ.107л.с АКПП, Англичанка,
была Corolla e12 2006 АКПП двиг 3ZZ 1,6л 110л.с. Темно зеленый
Lancer IX 2005 1,6 АКПП серебрист металлик.

я от отечественного тазика поставил щеточки))

_________________
4A-FE denso не ЛБ!!! Автомеханик в Фольксвагене www.nemauto.ru

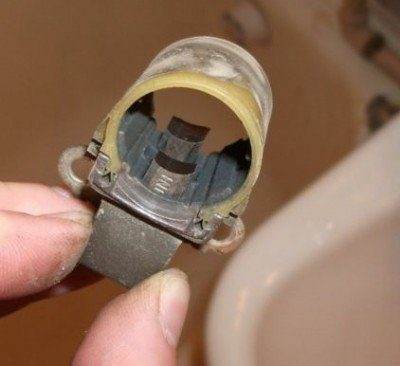

у тебя такие? (см фото) можешь обьяснить как паял и от куда брал? с паяльником дружу.

_________________
была Toyota carina e hatch
год 1994
двиг.-4А-FE не LB
Цвет-Черный, тонированная вся,
мощ.107л.с АКПП, Англичанка,
была Corolla e12 2006 АКПП двиг 3ZZ 1,6л 110л.с. Темно зеленый
Lancer IX 2005 1,6 АКПП серебрист металлик.

Подскажи,какие у тебя были проблемы?

Я брал от копейки,чуть шлифанул шкуркой,а то они по-толще были,отпаял старые и впаял новые.

_________________
carina-e 1.6 4a-fe lb 1992 jpp liftback

со стороны щеток отпаивал или со стороны контактов?

_________________
была Toyota carina e hatch
год 1994
двиг.-4А-FE не LB
Цвет-Черный, тонированная вся,
мощ.107л.с АКПП, Англичанка,
была Corolla e12 2006 АКПП двиг 3ZZ 1,6л 110л.с. Темно зеленый
Lancer IX 2005 1,6 АКПП серебрист металлик.

Не понял.посмотри с обратной стороны угольков-увидишь пайку и паяй.На фотке-в районе пальцев.

_________________
carina-e 1.6 4a-fe lb 1992 jpp liftback

заметная просадка напряжения, плохая зарядка (мерили)! со стороны контакта отпаивал!

_________________
4A-FE denso не ЛБ!!! Автомеханик в Фольксвагене www.nemauto.ru

Игорек

для денсо 2 подшипника типо размеры можно озвучить?
