Сцепление S-серии. Замена

Материал из Toyota Carina E
Перейти к: навигация, поиск

Замена сцепления 3S

Первоисточник и обсуждение: http://carina-e.ru/viewtopic.php?f=5&t=8441

Автор: 'EpifAS' - http://carina-e.ru/memberlist.php?mode=viewprofile&u=854

Фотоотчет делался на машине с 3S-GE и подвеской от Corona, поэтому возможны некоторые отличия в фотографиях.

Описаны операции снятия КПП. Работы по замене сцепления ждут авторов


Fff zamena scepleniya 3S 01.jpg

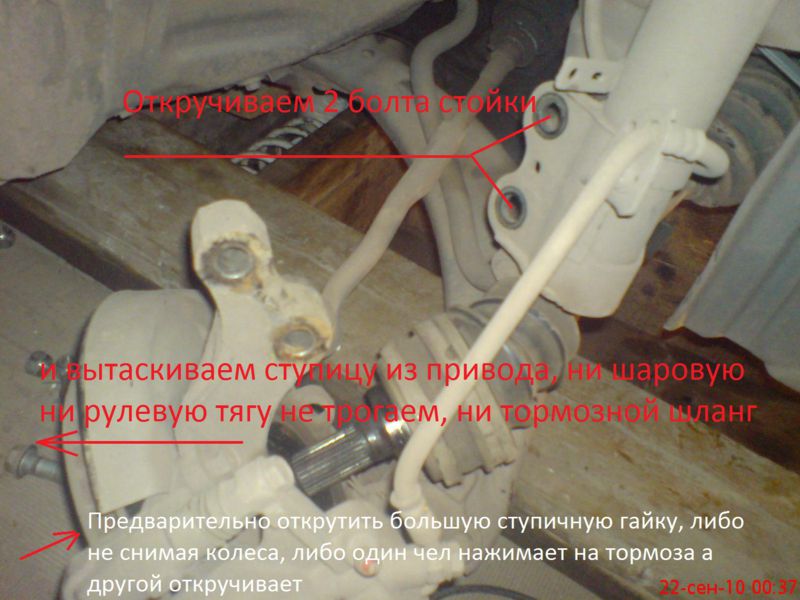

Для снятия привода можно откручивать не болты стойки, а болты шаровой опоры, после чего оттянуть кулак со стойкой в сторону до тех пор, пока выйдет ШРУС из ступицы.

Гайку ступицы удобнее откручивать с помощником до поднятия машины на домкрате/подъемнике - повернуть колеса в удобное положение, и нажать на тормоз для фиксации узла от проворачивания ключем.

Fff zamena scepleniya 3S 02.jpg


Fff zamena scepleniya 3S 03.jpg


Fff zamena scepleniya 3S 04.jpg


Fff zamena scepleniya 3S 05.jpg


Fff zamena scepleniya 3S 06.jpg

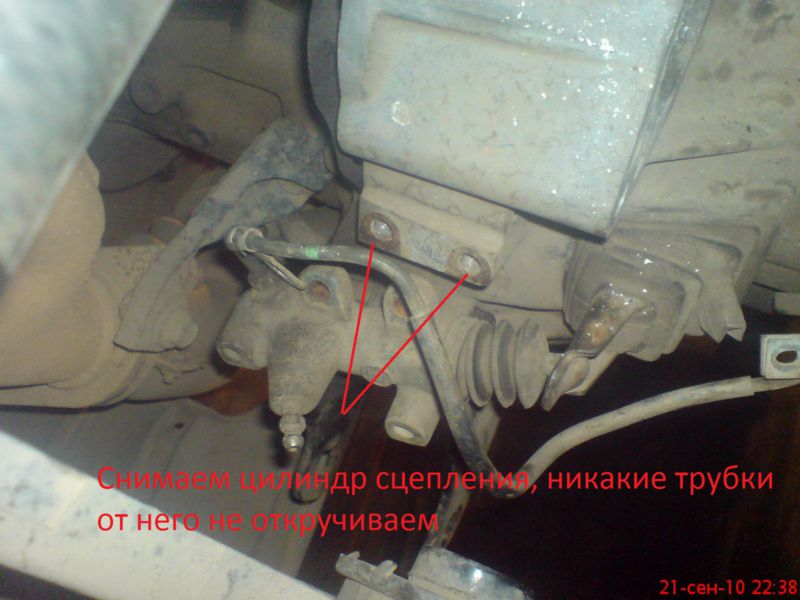

Fff zamena scepleniya 3S 07.jpg


Fff zamena scepleniya 3S 08.jpg


Fff zamena scepleniya 3S 09.jpg

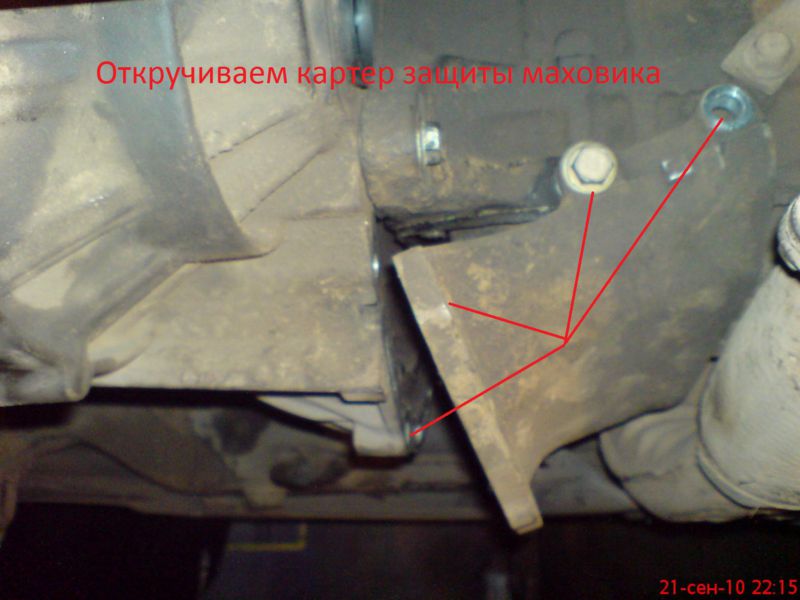

Fff zamena scepleniya 3S 10.jpg


Fff zamena scepleniya 3S 11.jpg



До этой операции следует вывесить или поддомкратить двигатель, т.к. после этой операции двигатель будет висеть только на правой подушке.

Fff zamena scepleniya 3S 12.jpg


Fff zamena scepleniya 3S 13.jpg


Fff zamena scepleniya 3S 14.jpg


Fff zamena scepleniya 3S 15.jpg
