Я так чую, что у Марка спидометр просит сведения у блока управления АБС, а не датчика с коробки передач...

_________________
Не надо верить всякой херне, которая у меня над аватаркой написана.

Да там такие же данные - четыре импульса на 1 кмч.

Добавлено спустя 2 минуты 27 секунд:


Сигнал скорости приходит по одному проводу. Что там внутри приборки творится не должно волновать. Подключал видать по цветам проводов. Тойота иногда такое прощает

_________________

Разобрался я со спидометром.Там земля на датчик соединялась через приборку а я этого не учёл.Кроме этого нашёл ещё пару косяков.Кое где надо было дорожки резать и развязку диодами делать а то включаешь одно а светиться начинает ещё пару ламп не в тему. Сейчас езжу и тестирую всё ли корректно работает.Как только буду убеждён что всё в порядке сделаю окончательную распиновку и выложу.Тахометр как вы и предупреждали врёт на 400 оборотов. Думаю это не страшно есть схемки на умножение пока не занимался вплотную.Сейчас буду подгонять рамку и крепление.А пока выглядит так:

_________________
две видеокамеры,три кожаные куртки,магнитофон,портсигар......и была Toyota Carina E 1997 англичанка 3SFE кондей,гур,ABS,билинзованный хрусталь,оптитрон,круизконтроль сейчас Passat B6 2006 2.0 бензин FSI

ай молодца! Красивая у меня приборка всё таки)

_________________
Было:Toyota Carina E,1992,3S-FE,МКП
Затем было:Toyota Corona,1992,4S-FE, АКПП
Еще: Toyota Mark II Tourer_S+Toyota Mark II Grande G
Стало: Toyota Mark II TourerV, M/T

Спасибо. Когда всё доделаю выложу окончательную распиновку и фотки в лучшем качестве.

_________________
две видеокамеры,три кожаные куртки,магнитофон,портсигар......и была Toyota Carina E 1997 англичанка 3SFE кондей,гур,ABS,билинзованный хрусталь,оптитрон,круизконтроль сейчас Passat B6 2006 2.0 бензин FSI

BOSHOOR
Прикольно получилось! Показометр автомата только немного не в кассу!

_________________
просто Дитрих...))) Идиоты утомляют. А политкорректные ещё хуже. ☠

Есть мысль вместо скоростей написать TOYOTA как раз по количеству знаков подходит.Это как вариант.Вот если как то замутить чтобы там скорости отображались---но мне кажется это слишком геморно.На время прекратил работу над табло так как все силы бросил на борьбу с непонятным звуком--описал в пункте Дребезжание.

_________________
две видеокамеры,три кожаные куртки,магнитофон,портсигар......и была Toyota Carina E 1997 англичанка 3SFE кондей,гур,ABS,билинзованный хрусталь,оптитрон,круизконтроль сейчас Passat B6 2006 2.0 бензин FSI

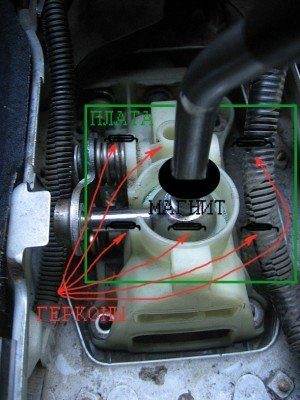

Ваще не вопрос! Делается легко и просто. На палку одевается кольцевой магнит, а под него плата с герконами, такие штучки, типа реле, когда к нему подносишь магнит - он замыкается.

_________________
Андрей Была Toyota Carina E Flash

BOSHOOR
очень красяво!!!

_________________


Ильдар, CarinaE'97 GLI, 7afe, LB, liftback продан
***********************************

Да в принципе можно попробовать с герконами.Но сейчас хочу закрыть вопрос с непонятным звуком а потом с рамкой для оптитрона.А там глядишь и потеплеет.Просто гаража нет а на улице ковыряться не в кайф в это время года.

Добавлено спустя 9 минут 33 секунды:

Да ещё нашли мне схемку насчёт повышения оборотов на тахометре.Там 3 корпуса микросхем 7400,7404--логика и таймер 1006ви1 может и не понадобится надо смотреть осцилографом форму импульсов приходящих на тахометр---опять же в гараж к кому то проситься надо!

_________________
две видеокамеры,три кожаные куртки,магнитофон,портсигар......и была Toyota Carina E 1997 англичанка 3SFE кондей,гур,ABS,билинзованный хрусталь,оптитрон,круизконтроль сейчас Passat B6 2006 2.0 бензин FSI

а панель разборная тахометр со спидометром поменять местами можно?тогда бы вообще всё как нужно было))

_________________
Carina E 1992 4A-FE STD японка-SUBARU OUTBACK 2.5 2008

Да панель полностью разборная . Но спидометр показывает правильно скорость. Не пойму что даст замена местами ?

Добавлено спустя 48 минут 25 секунд:

Сигнал скорости идёт с коробки а тахометра с распределителя . Они одинаковы по привязке ? Спрашиваю так как осцилом пока не лазил.Со спидометра нет обратной связи с компутером машины ? Прошу пояснения мысли о замене местами как говорят я не волшебник а только учусь. Насколько я помню у спидометра должна быть обратная связь с мозгами ? И сигналы приходящие с коробки и сигнал приходящий с распределителя по привязке и по уровням одинаковы? Я пока не знаю и тупо жду тёплой погоды чтобы пойти с осцилом в гараж . Может всё банально просто --тогда буду благодарен за лигбез .

Добавлено спустя 5 минут 46 секунд:

Чё та я не то сделал и текст получился кусками --пардон

Но всегда можно отредактировать собственный текст, уменьшая заботы модератора.

_________________
две видеокамеры,три кожаные куртки,магнитофон,портсигар......и была Toyota Carina E 1997 англичанка 3SFE кондей,гур,ABS,билинзованный хрусталь,оптитрон,круизконтроль сейчас Passat B6 2006 2.0 бензин FSI

Спасибо я вчера затупил.

_________________
две видеокамеры,три кожаные куртки,магнитофон,портсигар......и была Toyota Carina E 1997 англичанка 3SFE кондей,гур,ABS,билинзованный хрусталь,оптитрон,круизконтроль сейчас Passat B6 2006 2.0 бензин FSI

На левом руле спидометр справа-попривычнее будет)Можно ещё на какую-нибудь лампочку каторой у нас нет вынести лампочку экономайзера)

_________________
Carina E 1992 4A-FE STD японка-SUBARU OUTBACK 2.5 2008

Если в этом смысле поменять местами тогда не стоит.Дофига прийдётся дорожек резать .Меня и так устраивает.А лампочек там действительно много даже есть лампа давления в шинах но зато нету оранжевой маслёнки.Я пока думаю куда её повесить чтобы более менее правдоподобно было .Лампы экономайзера там кстати тоже нету.А на Т22 есть зелёная надпись Экономи только сигнал на неё должен с мозгов идти а я где то читал что этот сигнал идёт только с денсовских мозгов.И к чему её у нас прицепить чтобы в тему загоралась?

_________________
две видеокамеры,три кожаные куртки,магнитофон,портсигар......и была Toyota Carina E 1997 англичанка 3SFE кондей,гур,ABS,билинзованный хрусталь,оптитрон,круизконтроль сейчас Passat B6 2006 2.0 бензин FSI

Зачем весь этот гемор со спидометрами когда можно на базе родного оптитрон зделать? Я делал для Kot220 и чайзер 90, два варианта бюджет и не бюджет. http://www.led119.ru/blog/ULAN-UDE/922.php
http://www.led119.ru/blog/ULAN-UDE/917.php

_________________
Моя барахолка ..…..............…….. Мы на DRIVE2

Это не совсем то... точнее совсем не то.

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

Что здесь не то? Что в чайзеровском спидометре, премаковском, что в ипсуме стоит люминисцентная лампа, а здесь в место неё светодиоды!!! Если ты имел ввиду фотку спидока короны то это бюджетный вариант, а на чайнике дорогой вариант с тонировкой стекла, с красными стрелами и блоком плавного вкючения циферблата как на лексусах и двухсотках(включаешь зажигание загораются стрелки и через пару сек. плавно загорается подсветка)!!! +в том что в морозы светодиоды не замерзают как лампы, да и цвет оптитрона сделать можно любой!

_________________
Моя барахолка ..…..............…….. Мы на DRIVE2

Вот то и не то. Другой принцип и другой вид. Это как кроссовки абибас... Вроде бы и кросовки, но не adidias...

_________________
Mitsubishi Outlander XL'2008 6B31 "Кролик"
Любителям считать деньги в чужих карманах не хватает времени залатать дыры в своих.

Хрен редьки не слаще. )))))))))))))))))))))

_________________
Не надо верить всякой херне, которая у меня над аватаркой написана.

Faranos приборка на бочку с явными недосветами верхней части шкал, особенно заметно по спидометру.
Это всеравно что просто в штатное место вместо ламп вставить диоды по мощнее.
Работы много а толку мало.
Ниже фотки одной и тойже приборки там 40шт 3528(2012) и двух цветная посветка стрелок.

_________________
1993 4A-FE LB Japan Red Wagon
Светодиодное освещение салона и не только.
Сделано в Украине (by Medved)светодиоды в машине.

Привет всем и с праздником ! Вообщем боролся я с тахометром боролся и не удалось мне простым умножением импульсов с распределителя поднять обороты.Он там считает не просто количество импульсов а в самом импульсном сигнале есть полочка и в зависимости от оборотов эта часть сигнала изменяет свою длительность.Микросхема находящяяся в тахометре контролирует этот параметр.Короче я понял что просто это не съимитируешь и пошёл по пути внедрения тахометра от Т22 на оптитрон.Получилось но плата от тахометра Т22 на стойках закреплена на обратной стороне оптитрона и проводами соединена с самой головкой прибора .Всё работает но не знаю если бы второй раз пришлось делать наверное отказался бы от затеи по установке оптитрона---много доработок и дорожки резать надо.Этим может заняться человек который смыслит в электронике.Т.есть так как на сайте у Марководов почти один в один не получается.Сейчас меня ждёт подгонка рамки.Хотелось бы чтобы выглядело как родное.Но светится конечно красиво.По мере возможности сфотографирую и буду делиться опытом.

_________________
две видеокамеры,три кожаные куртки,магнитофон,портсигар......и была Toyota Carina E 1997 англичанка 3SFE кондей,гур,ABS,билинзованный хрусталь,оптитрон,круизконтроль сейчас Passat B6 2006 2.0 бензин FSI

Что ж вы зациклились на спидометре от бочки??? Я же сказал что это бюджетный вариант, никто и неспорит по недосвету! На моей фотке со спидометром чайзера, это тотже вариант что и у вас с большим количеством светодиодов только smd5450 6000к, но только в отличии от вашего спидометра устранён недосвет внутренней части шкалы спидометра который явно наблюдается на второй вашей фотке! На машине самодельный оптитрон светится не чуть не хуже настоящего, позже скину фотку.

Добавлено спустя 39 минут 5 секунд:


Ну насчёт вида вы погорячились! Или подсветка в LC100 или Lexuse GX, RX, да хотябы клюгер, алион, королла это абибас в отличии от спидометра 100го чайзера или корона премио(этоже adidias)??? Во всех вышеперечисленных спидометрах стоят светодиоды!!!

_________________
Моя барахолка ..…..............…….. Мы на DRIVE2

Привет всем ! Вот я как бы закончил с установкой оптитрона .Выкладываю фото конечного результата .Таблицу распиновки не составлял так как смотрю тема никого не интересует да и распиновка приборок у англичанки и японки разная а распиновка оптитрона есть на туреровском сайте .Да и прямой перепиновки в некоторых моментах не получается приходилось резать дороги ,диодами развязки делать.Последнее что сделаю это чтоб скорости отображались на приборке .

_________________
две видеокамеры,три кожаные куртки,магнитофон,портсигар......и была Toyota Carina E 1997 англичанка 3SFE кондей,гур,ABS,билинзованный хрусталь,оптитрон,круизконтроль сейчас Passat B6 2006 2.0 бензин FSI

что прочитав так и не понял от какой машины брать? понял тока что не 6 цилиндровый.... и от 2 литрового.... и с фишками брать=) а марка mark2? и как подсоединять они так же в штатные подойдут или что то пересоединять провода, просто я магко говоря не шарю в электрике....
