Заместо предисловия.
Дурная голова рукам покоя недает!!!
Началось все с того что стандартные шкалы на приборной панели просто надоели. В авто магазинах продается огромное кол-во разнообразных накладок на приборную панель для наших тазиков, а вот для Карины ничего нет ![Sad :(](./images/smilies/icon_sad.gif) Но наш человек отступать не привык! Если руки растут не из попы, то получится все!
Значит так, все по пунктам.
1. Снимаем приборную панель. (инструкцию по снятию можете найти в мануале по автомобилю) если кто не снимал.
2. Отстегиваем защитное стекло. (ВСЕ ДЕЙСТВИЯ ПРОДЕЛЫВАЕМ БЕЗ СПЕШКИ!!! И ПРЕДЕЛЬНО ОКУРАТНО!!!)
3. У меня приборка без тахометра, так что я снимал указатели темпиратуры, уровня топлива и скорости, как правильно обзываются не знаю ![Smile :)](./images/smilies/icon_smile.gif) для этого откручиваются 3 болта с задней стороны панели.
4. Теперь самое трудное, это снятие самих стрелок! Они снимаютси старым русским способом, выдергиванием к такой то матери. НО БУДЬТЕ ОЧЕНЬ ОКУРАТНЫ!!! Выдергивайте придельно окуратно расчитывая свои силы!!!! Стрелки на датчиках уровня топлива и темпиратуры выдергиваются просто, а вот со стрелкой спидометра прейдетси повозиться!!!! Там есть спиралевидный волосок который отвечает за возврат стрелки в исходное положение, НЕ ВЫРВИТЕ ВМЕСТЕ С НИМ, как это сделал я
4. Далее снимаются штатные накладки.
5. Сканируем их, и обрабатываем в программе Corel Draw, я вылажу готовый к распечатке эскиз для тех кто с этой прогой не на ты.
6. Распечатываем это дело на обыкновенной белой бумаге но что б одна сторона была с клеевой основой, такая бумага продается во многих магазинах найти не сложно. Я пробовал распечатать на прозрачной пленке с клеевой основой но получилось фуфло.
7. Далее на штатную накладку клеим нашу. Ориентируйтесь по дырочкам на накладке, что б цыфры и шкалы совпадали точ в точ!!! Я проверял их светодиодом.
8. Собираем все в обратной последовательности.
Удачи и будьте осторожны при снятии стрелок!!!
Фоток к сожалению нет, фотик сломался, а качество фото с телефона оставляет жилать лучшего.
P.S. Файл с рисунком в формате Corel выложить не смог, запрещено администратором. Вышлю на почту если кому надо.
Вложения: |
![Carina E спидометр.jpg](./download/file.php?id=11846&t=1&sid=d7d2485aebbecc9ca3a79a893527c3fe)
Carina E спидометр.jpg [ 105.25 КБ | Просмотров: 25301 ]
|
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
Djaka
|
Добавлено: Пн фев 22, 2010 10:46 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Бригадир |
![Аватара пользователя](./download/file.php?avatar=119.jpg) |
Зарегистрирован: Сб янв 26, 2008 8:47 pm Сообщения: 205 Откуда: Киров Репутация: 0 [ ? ]
|
Оч интересно посмотреть фото готовой панели, особенно подсветки ночью. Т.к. наша панель имеет внутреннюю подсветку, скорее всего нужно делать новую основу шкал, например орг стекло, а не наклеивать на старые, имхо.
_________________ Была: Toyota Carina E; 92г.в.; 4A-FE LB; GLi; Liftback; баклажан Трезвый пьяному не товарищ, а средство передвижения!
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
JoHn_82
|
Добавлено: Пн фев 22, 2010 10:55 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Стажер |
![Аватара пользователя](./download/file.php?avatar=1186.jpg) |
Зарегистрирован: Сб мар 28, 2009 8:47 pm Сообщения: 13 Репутация: 0 [ ? ]
|
Можно и из орг стекла сделать основу, будет даже лучше. Но тогда прейдется делать светодиодную подсветку, штатные лампочки не подойдут.
_________________ Carina rulezzzzzzzz!!!!
Сarina E, 4A-FE 1.6 MКПП, седан, 97 г.в.
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
koljamba
|
Добавлено: Пн фев 22, 2010 11:34 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Его именем пора назвать улицу |
![Аватара пользователя](./download/file.php?avatar=35.jpg) |
Зарегистрирован: Пт сен 28, 2007 2:30 pm Сообщения: 1706 Откуда: Estonia (Tartu) Репутация: 18 [ ? ]
|
а бумага от влаги не вздуется? да, кстати, выше не написано, светую печатать на лазерном ибо краски от влаги могут потеч (проверено в универе на шпаргалках ![Smile :)](./images/smilies/icon_smile.gif) )
_________________ _______________________ Было: 4A-FE 85kw -93 japan sedan Было: Passat B5 -99 Variant 1.9tdi 85kw/285nm Стало: Kia Cee's SW -12 1.6GDI 99kw/165nm
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
Бэндэр
|
Добавлено: Пн фев 22, 2010 11:39 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Внесен в большую энциклопедию |
![Аватара пользователя](./download/file.php?avatar=778.jpg) |
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
JoHn_82 писал(а): Файл с рисунком в формате Corel выложить не смог, запрещено администратором. Вышлю на почту если кому надо
ты его заархивируй и выкладывай, тогда администратор разрешит
а вобще тема такая уже есть http://carina-e.ru/viewtopic.php?t=642& ... c&start=75 , обьедините пожалуста.
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
JoHn_82
|
Добавлено: Пн фев 22, 2010 11:52 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Стажер |
![Аватара пользователя](./download/file.php?avatar=1186.jpg) |
Зарегистрирован: Сб мар 28, 2009 8:47 pm Сообщения: 13 Репутация: 0 [ ? ]
|
От влаги не должна, но можно это дело заламинировать, тогда точно не вздуется. А про принтер это я как то забыл, спасибо что напомнил!! Печатать обязательно на лазерном.
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
koljamba
|
Добавлено: Пн фев 22, 2010 11:58 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Его именем пора назвать улицу |
![Аватара пользователя](./download/file.php?avatar=35.jpg) |
Зарегистрирован: Пт сен 28, 2007 2:30 pm Сообщения: 1706 Откуда: Estonia (Tartu) Репутация: 18 [ ? ]
|
К чему вопрос то, у друга бээмвиста фотобумага вздулась, правда она не клееная была, а просто вставленая
_________________ _______________________ Было: 4A-FE 85kw -93 japan sedan Было: Passat B5 -99 Variant 1.9tdi 85kw/285nm Стало: Kia Cee's SW -12 1.6GDI 99kw/165nm
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
JoHn_82
|
Добавлено: Пн фев 22, 2010 12:04 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Стажер |
![Аватара пользователя](./download/file.php?avatar=1186.jpg) |
Зарегистрирован: Сб мар 28, 2009 8:47 pm Сообщения: 13 Репутация: 0 [ ? ]
|
Вот по этому то и вздулась.
_________________ Carina rulezzzzzzzz!!!!
Сarina E, 4A-FE 1.6 MКПП, седан, 97 г.в.
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
PageUp
|
Добавлено: Пн фев 22, 2010 2:39 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Заслуженный |
![Аватара пользователя](./download/file.php?avatar=1414.jpg) |
Зарегистрирован: Ср май 13, 2009 1:36 pm Сообщения: 758 Откуда: Петербург Репутация: 6 [ ? ]
|
жду фото в итоге - а то уже думал, что моя идея отвалилась.... давай делай, и профиль заполни... ![Smile :)](./images/smilies/icon_smile.gif)
_________________ 3S-FE , 1994, нидерландка =) лифтБЭК, танк в комплектации люкс! JT164STK100052005 ![Изображение](http://gifzona.com/i/small/zver/dogs/005.gif)
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
wAnTed
|
Добавлено: Пн фев 22, 2010 5:04 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Герой былин народных |
![Аватара пользователя](./download/file.php?avatar=2108_1580752316.jpg) |
Зарегистрирован: Чт окт 15, 2009 11:14 pm Сообщения: 3648 Откуда: РФ, Северо-Запад, респ. Карелия Репутация: 33 [ ? ]
Машина: Toyota Carina E
Год выпуска: 1997
Двигатель: 7A-FE
|
сделай фотки уже установленной... если не трудно и если уже установил себе ))
_________________ Артём, Carina E'97 1,8 7A-FE LB вишневый седан ![Изображение](http://avto-nomer.ru/pic_aavto/10/K119KT10.png)
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
koljamba
|
Добавлено: Пн фев 22, 2010 6:37 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Его именем пора назвать улицу |
![Аватара пользователя](./download/file.php?avatar=35.jpg) |
Зарегистрирован: Пт сен 28, 2007 2:30 pm Сообщения: 1706 Откуда: Estonia (Tartu) Репутация: 18 [ ? ]
|
Кстати, может кто зажабит исходник? ну чтоп много вариантов было ![Smile :)](./images/smilies/icon_smile.gif) (ябы с радостью, да с жабой не дружу)
_________________ _______________________ Было: 4A-FE 85kw -93 japan sedan Было: Passat B5 -99 Variant 1.9tdi 85kw/285nm Стало: Kia Cee's SW -12 1.6GDI 99kw/165nm
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
Бэндэр
|
Добавлено: Пн фев 22, 2010 7:39 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Внесен в большую энциклопедию |
![Аватара пользователя](./download/file.php?avatar=778.jpg) |
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
JoHn_82
ты в кореле сам это рисовал? Зачот
Добавлено спустя 14 минут 1 секунду:

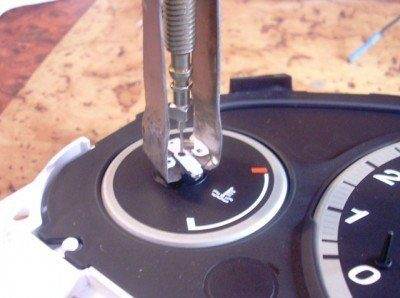

наткнулся на такую приблуду- можно и самому сделать из мет скобы и болта
Вложения: |
![6b560cd802ee.jpg](./download/file.php?id=11874&t=1&sid=d7d2485aebbecc9ca3a79a893527c3fe)
6b560cd802ee.jpg [ 47.11 КБ | Просмотров: 25171 ]
|
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
Djaka
|
Добавлено: Пн фев 22, 2010 7:56 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Бригадир |
![Аватара пользователя](./download/file.php?avatar=119.jpg) |
Зарегистрирован: Сб янв 26, 2008 8:47 pm Сообщения: 205 Откуда: Киров Репутация: 0 [ ? ]
|
Каков принцып действия данной приблуды?
_________________ Была: Toyota Carina E; 92г.в.; 4A-FE LB; GLi; Liftback; баклажан Трезвый пьяному не товарищ, а средство передвижения!
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
ribalov75
|
Добавлено: Пн фев 22, 2010 8:08 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
На доске почета |
![Аватара пользователя](./download/file.php?avatar=1028.jpg) |
Зарегистрирован: Пн фев 23, 2009 11:52 am Сообщения: 1030 Откуда: Германия Репутация: 16 [ ? ]
Машина: Toyota Picnic
Год выпуска: 1998
Двигатель: 3S-FE
|
Djaka писал(а): Каков принцып действия данной приблуды?
ну как у обычного съёмника, лапы с двух сторон подтягивают стрелку вверх, а центральный шток удерживает ось стрелки.
_________________ Была CARINA E 04.96. kombi 7A-FE LB, 1.8l.англичанка.185.км. Бенз+газ Сейчас Toyota Picnic 12.98 3S-FE 154 т.км. Бенз+Газ. Citroen Berlingo First. 2006. 1,4 бенз. ,,Пути Тока неисповедимы как пути Господни!" (Конфуций).
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
JoHn_82
|
Добавлено: Вт фев 23, 2010 8:39 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Стажер |
![Аватара пользователя](./download/file.php?avatar=1186.jpg) |
Зарегистрирован: Сб мар 28, 2009 8:47 pm Сообщения: 13 Репутация: 0 [ ? ]
|
Грамотная приблуда!!!! Надо такую сделать. Фотки выложу через несколько дней, фотик раздобыть надо. Кстати есть идея сделать данную тему из орг стекла, будет лучше, светиться будет вся приборная панель а нетолько шкалы и цыфры.
_________________ Carina rulezzzzzzzz!!!!
Сarina E, 4A-FE 1.6 MКПП, седан, 97 г.в.
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
Бэндэр
|
Добавлено: Вт фев 23, 2010 1:06 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Внесен в большую энциклопедию |
![Аватара пользователя](./download/file.php?avatar=778.jpg) |
Зарегистрирован: Ср дек 24, 2008 9:59 pm Сообщения: 2449 Откуда: Нижегородская обл.Заволжье Репутация: 66 [ ? ]
Машина: Carina-E -хорошая была машина
Год выпуска: 1992
Двигатель: 4AFE LB
|
JoHn_82 писал(а): Фотки выложу через несколько дней,
молодец, только профиль заполни как у всех ![Wink :wink:](./images/smilies/icon_wink.gif)
_________________ обновленный файл-исходник для клубных наклеек, шильдиков, номерных рамок и куча всего: download/file.php?id=28352
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
koljamba
|
Добавлено: Вт фев 23, 2010 1:19 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Его именем пора назвать улицу |
![Аватара пользователя](./download/file.php?avatar=35.jpg) |
Зарегистрирован: Пт сен 28, 2007 2:30 pm Сообщения: 1706 Откуда: Estonia (Tartu) Репутация: 18 [ ? ]
|
JoHn_82 писал(а): Кстати есть идея сделать данную тему из орг стекла, будет лучше, светиться будет вся приборная панель а нетолько шкалы и цыфры.
будет слепить некисло ночью
_________________ _______________________ Было: 4A-FE 85kw -93 japan sedan Было: Passat B5 -99 Variant 1.9tdi 85kw/285nm Стало: Kia Cee's SW -12 1.6GDI 99kw/165nm
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
PageUp
|
Добавлено: Ср фев 24, 2010 2:12 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Заслуженный |
![Аватара пользователя](./download/file.php?avatar=1414.jpg) |
Зарегистрирован: Ср май 13, 2009 1:36 pm Сообщения: 758 Откуда: Петербург Репутация: 6 [ ? ]
|
koljamba писал(а): будет слепить некисло ночью
вот потому я и перестал этим заниматься...
_________________ 3S-FE , 1994, нидерландка =) лифтБЭК, танк в комплектации люкс! JT164STK100052005 ![Изображение](http://gifzona.com/i/small/zver/dogs/005.gif)
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
PageUp
|
Добавлено: Пт фев 26, 2010 5:04 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Заслуженный |
![Аватара пользователя](./download/file.php?avatar=1414.jpg) |
Зарегистрирован: Ср май 13, 2009 1:36 pm Сообщения: 758 Откуда: Петербург Репутация: 6 [ ? ]
|
автор, ау, фото?!
_________________ 3S-FE , 1994, нидерландка =) лифтБЭК, танк в комплектации люкс! JT164STK100052005 ![Изображение](http://gifzona.com/i/small/zver/dogs/005.gif)
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
gickie
|
Добавлено: Вт мар 02, 2010 3:39 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Стажер |
Зарегистрирован: Вт мар 02, 2010 7:46 am Сообщения: 20 Репутация: 0 [ ? ]
|
интересно бы было взглянуть на фото, автор, не заставляй нас ждать ![Very Happy :D](./images/smilies/icon_biggrin.gif)
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
JoHn_82
|
Добавлено: Ср мар 03, 2010 12:37 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Стажер |
![Аватара пользователя](./download/file.php?avatar=1186.jpg) |
Зарегистрирован: Сб мар 28, 2009 8:47 pm Сообщения: 13 Репутация: 0 [ ? ]
|
Да я только сегодня стрелку сделал, снимал то я ее без этой приблуды которая выше представлена, тем самым закосячил возвратную пружину. Блин столько часов перебрал чтоб найти подходящую по размерам, но нашел ![Rolling Eyes :roll:](./images/smilies/icon_rolleyes.gif) В будильнике марки Слава подходящая пружина ![Smile :)](./images/smilies/icon_smile.gif) если вдруг кто нить так же напортачит ![Smile :)](./images/smilies/icon_smile.gif) Так что фотки вышлю буквально на этой неделе.
_________________ Carina rulezzzzzzzz!!!!
Сarina E, 4A-FE 1.6 MКПП, седан, 97 г.в.
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
PageUp
|
Добавлено: Пн мар 22, 2010 12:19 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Заслуженный |
![Аватара пользователя](./download/file.php?avatar=1414.jpg) |
Зарегистрирован: Ср май 13, 2009 1:36 pm Сообщения: 758 Откуда: Петербург Репутация: 6 [ ? ]
|
где же результат
_________________ 3S-FE , 1994, нидерландка =) лифтБЭК, танк в комплектации люкс! JT164STK100052005 ![Изображение](http://gifzona.com/i/small/zver/dogs/005.gif)
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
Computec
|
Добавлено: Пн мар 22, 2010 11:11 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Стажер |
![Аватара пользователя](./download/file.php?avatar=2414.jpg) |
Зарегистрирован: Сб дек 12, 2009 9:28 pm Сообщения: 24 Откуда: Одесса-мама Репутация: 0 [ ? ]
|
Ребятки, а есть рисунок накладки на приборку с тахометром? ![Smile :-)](./images/smilies/icon_smile.gif)
_________________ CARINA E(JPP)LB AT190, AT190L-ALMNKW, 1.6 4AFE LB, 03/1994, 4a0683976. JT164ATK000092619
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
JoHn_82
|
Добавлено: Пт дек 24, 2010 10:04 pm |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
Стажер |
![Аватара пользователя](./download/file.php?avatar=1186.jpg) |
Зарегистрирован: Сб мар 28, 2009 8:47 pm Сообщения: 13 Репутация: 0 [ ? ]
|

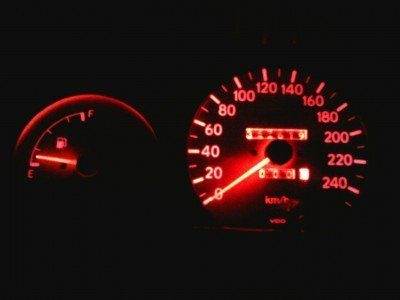

Вот как все выглядит ночью.
Вложения: |
![Фото0044.jpg](./download/file.php?id=19551&t=1&sid=d7d2485aebbecc9ca3a79a893527c3fe)
Фото0044.jpg [ 114.32 КБ | Просмотров: 25113 ]
|
_________________ Carina rulezzzzzzzz!!!!
Сarina E, 4A-FE 1.6 MКПП, седан, 97 г.в.
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
romanwma
|
Добавлено: Сб дек 25, 2010 12:05 am |
|
![Не в сети Не в сети](./styles/subsilver2/imageset/ru/icon_user_offline.gif) |
На доске почета |
![Аватара пользователя](./download/file.php?avatar=708_1417381577.jpg) |
Зарегистрирован: Вс ноя 30, 2008 10:49 pm Сообщения: 1261 Откуда: КАЛИНИНГРАД Репутация: 5 [ ? ]
|
Как-то всё неравномерно,может потому что на телефон фоткал
_________________ Было 4A-FE лифтбек 1995 года 1,6 LB ,срок владения 4 года WV passat 2002 г 1,8 Т типтроник AWT 150 л/с европеец Сейчас Toyota Camry XV50
|
|
Вернуться к началу |
|
![](images/spacer.gif) |
Кто сейчас на конференции |
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 0 |
|
Вы не можете начинать темы Вы не можете отвечать на сообщения Вы не можете редактировать свои сообщения Вы не можете удалять свои сообщения Вы не можете добавлять вложения
|
|
